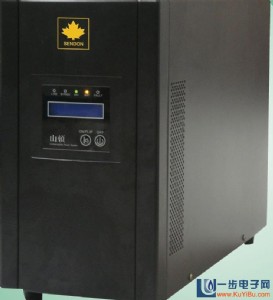

山頓楓葉系列 sdh6k(s)~sd3h-20ks 是一款具有強大適應性、配置靈活的產品。采用先進的dsp數字控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化。同時為了全方位滿足用戶的個性化需求，該系列提供了非常豐富的可擴展功能，用戶可以根據需要靈活配置。

用于金融，電信，政府，交通，制造，教育等用戶的關鍵負載設備。

適應各種電網環境

輸出功因0.8－適合負載的發展趨勢，實現更強的帶載能力。整機效率高達90％，降低ups的電力損耗，節約用戶的使用成本。采用有源功率因數校正技術（pfc），輸入功因接近1，大幅減少了對市電電網的污染。應對中國電網要求設計，提供寬廣的輸入電壓范圍，能適應惡劣的電網化境；優異的輸入頻率范圍使ups能夠適應發電機等不同供電設備。

小型化，低噪音

采用先進的控制技術和制造工藝，大大提升產品的功率密度，減小產品占地面積，在今日寸土寸金的辦公空間里，為您節省寶貴空間。同時機器運行時噪音低，維護您安  靜的工作環境。

靈活配置，因需而變

豐富的擴展功能，全方位滿足客戶需求。

在線維修功能：可以在負載持續供電情況下安  全進行在線維修。

遠程停電功能（epo）：當緊急事故發生時，可以快速關斷ups。

并機組件：實現并聯擴容和并聯冗余功能，為用戶提供電源規劃的彈性和更安  全的保障。

防塵組件： 提升產品在工業環境下的防塵等級。隔離變壓器：為用戶提供隔離保護。

高可靠性

采用先進的dsp數字化控制技術，產品性能更優異、品質更穩定可靠。帶載和過載能力強，負載兼容性好，可以適用各種不同類型的負載。強大的抗干擾能力，符合iec61000-4對于抗電磁干擾的嚴格要求，給您的設備提供干凈的電力環境。

智能管理

智能電池管理：采用先進的智能化充電控制方式，根據電池類型和電池的使用狀態來選擇最優的充電方式，使電池的使用壽命得以延長，并定期自動對電池做充放電管理。并且可以根據需要自由選擇電池電壓（192v或是240v）。用戶可根據需要查詢和設定相應的ups控制參數，實現ups的智能管理。自動識別并適應50/60hz電源系統，滿足不同電源系統的要求。完善的故障保護和告警功能：提供輸入、輸出過壓或欠壓，電池過充或低壓，過載，短路等完備的故障保護和明晰的報警、故障警示功能。

豐富的通訊和監控

提供rs232通訊接口，可用于本地或遠程電源管理。提供智能插槽(intelligent slot)，用戶可根據需要加載山頓公司的智能監控卡、cmc卡、as400卡（干接點卡）來實現遠程管理和監控功能。

型號 sdh6k/s sdh10k/s sd3h10ks sd3h15ks sd3h20ks

額定容量 6kva/4.8kw 10kva/8kw 15kva/12kw 20kva/16kw

輸入 額定電壓 220vac/230vac 380vac

電壓范圍 176-276vac 304-478vac

頻率范圍 50/60hz

功率因數 0.98 0.95

輸出 電壓 220vac×(1±1％)

頻率 50hz±0.05hz (電池模式)，市電頻率自動跟隨

功率因數 0.8

波形 正弦波

失真度（thd） 線性負載≤2％

過載能力 負載＞105-125％，1分鐘轉旁路； 負載＞125-150％，30秒轉旁路；                                     負載＞150％，300毫秒轉旁路

峰值因數 3:1

電池 類型 閥控式免維護鉛酸  電池

標稱直流電壓 192vdc

備用時間（滿載） 5分鐘/** 4分鐘/** 取決于外接電池容量

轉換時間 0毫秒（市電與電池）

保護能力 過載、短路、過壓、欠壓、過熱

顯示 led ups運行狀態指示、電池容量、負載

lcd ups運行狀態指示、輸入和輸出電壓、頻率、電池電壓、電池容量、負載、溫度

報警 市電異常、電池電壓低、過載、故障報警

噪音（1米距離） ＜55db ＜60db

通訊接口 rs232端口 標配rs232

智能插槽 可選擇搭配：監控卡、as400卡

操作環境 環境溫度 0~40°c

相對濕度 20-90％（無凝結）

凈重(kg) 57/18 67.5/20 27 35 35

外形尺寸(寬*長*高) 240*500*460mm/248*500*616mm
