tm-ⅱ型混凝土彈性模量測定儀 彈性模量批發價格

tm-ii混凝土彈性模量測定儀標準與用途:

本產品符合gb11971-89《加氣砼力學性能試驗方法》、gb81-85《普通砼力學性能試驗方法》、jtg-2005《公路工程水泥砼試驗規程》、astmc-469。主要用于測量砼試塊的彈性模量。本儀器簡單、輕巧、方便于試驗中使用。

tm-ii混凝土彈性模量測定儀分類：

圓形

方形

tm-ii混凝土彈性模量測定儀儀器參數：

產品符合gb11971、gb/t50081-2002標準要求 千分表量程 0～1mm

上、下環中心距 150mm

試件尺寸

φ150×300mm

150×150×300mm

100×100×300mm

毛重/凈重 5kg

tm-ii混凝土彈性模量測定儀結構及操作方法：

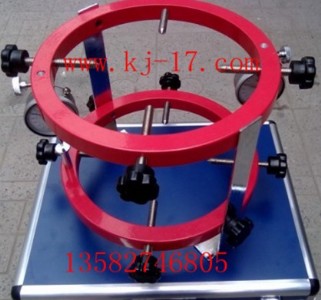

本測定儀由上環、下環、接觸桿、千分表和緊定螺釘組成.

試驗開始前，將彈性模量測定儀放置于平整的平面上，旋出試塊緊定螺釘，裝上千分表，送開固定板緊定螺釘，取下固定板，則測定儀已在試塊上定位。將測定儀連同試塊置于壓力試驗機的下壓板上，試塊中心與壓力機下壓板中心對準，千分表調零。

開動壓力機，當上壓板與試件接近時，調整球座，使接觸均衡，以0.2-0.3mpa/s的速度連續而均勻地加載到pa（即試件預期破壞荷載值的40％），然后以同樣速度卸荷至零，如此反復預壓3次。在預壓時，觀察壓力機及千分表是否正常。試件兩側千分表變形之差，不得大于變形平均值的15％，更不能正負異向，當采用100mm×100mm截面的試件時，其兩側變形之差，不得大于變形平均值的20％，否則用硬木輕敲球座調整，或調整試件位置。用上述速度進行第四次加荷，先至初載荷,先至初載荷po（約為0.5mpa），保持30s，分別讀兩側千分表△o，然后加荷至pa，保持約30秒，分別讀兩側千分表△a，分別計算兩側變形增值△a-△o，并計算出平均值，設為△4；讀取△a后即以同樣速度卸荷至po，保持約30秒，分別讀兩側千分表讀數△00，同上步驟，進行第五次加荷，求出△50

△5與△4之差應不大于0.0002（l=150mm），否則，應中伏上述步驟，直至兩次相鄰加荷變形值之差符合要求，以最后一次變形值△0為準。然后卸去千分表，以同樣速度繼續加荷至試件破壞，記下循環軸心抗壓強度ra.

5試驗結果計算

tm-ii混凝土彈性模量測定儀ec按下式計算：

pa-終載荷

po-初載荷

△a-第五次或最后一次加荷，試件兩側在pa及po

作用下變形差平均值

l-標距

a-試件斷面積（mm2)

以3根試件實驗結果的算術平均值為測定值。若任一抽心抗壓強度平均值之差超過平均值20％，則ec按另兩根試件試驗結果的算術平均值計算，若兩根試件結果超出規定，試驗無效。結果精確至100mpa

tm-ii混凝土彈性模量測定儀注意事項：

1、試驗時要輕拿輕放，特別在運輸時，避免碰狀，以免影響測試精度。

2、經常進行 設備的保養與維護，并存放在干燥通風之處，待用時間過長儀器設備，應定期通電開機，防止潮霉損壞儀器設備其零部件。
