用途編輯

用于測定混凝土試件在規定的溫濕度條件下的長度（體積）變化。

二、使用方法編輯

1、 將膨脹儀放在平整的工作臺面上，再將標準桿放入膨脹儀支架v型槽和上下測頭內，標定基準長度方法如下：按動“mm”鍵，使顯示窗示符顯示mm，用手指壓緊標準桿，使標準桿與上下測頭和支架v型槽接觸，這時千分表顯示窗出現一組數據，然后按“0”鍵，顯示窗數字全為零，輕提千分表測量桿，取出標準桿，標定完成。注意每次標定時，標準桿與膨脹儀的相對位置必須固定，每次測量前應重新標定。

混凝土收縮膨脹儀圖冊(2張)

2、 測量前，將待測體與測量儀測頭擦凈，將待測體做好標記，輕輕把試體放入膨脹儀上下測頭與支架v型槽　內，將有標記的一面向上，面向測量者，其方向和位置要固定一致，不得隨意變動，用手壓緊試體，使上下測頭與試體測頭正確接觸，這時千分表顯示窗出現一組數字，即為測量數值。注意，每個試件長度，應重復測量3次，取其穩定值。

三、操作規程編輯

1、測定試件變形量前，必須先在標準棒上校準測量框架，使百分表對準零位（或記下表盤的刻度值）。

2、將制作好的試件兩端擦拭干凈，然后放置在工作臺上，將校準過的測量框架套在試件上，并且左右移動測量框架，使試件的頂頭與測量框架的測量頭準確接觸，此時即可在百分表上進行讀數，記下表盤上的刻度值。

3、如果實驗不是連續進行的或實驗歷時較久后，在測試前須先在標準棒上校準測量框架

四、計算方法編輯

收縮率=（l1-l2）/l*1000毫米/米

式中：l1―――試件養護7天時的基準長度，單位毫米。

l2―――試件在各齡期的長度。

l―――有效長度。

根據不同要求，收縮率可用百分率或微米/米表示之。如果試件收縮，則在計算結果前加上“－”號，如果膨脹則加上“+”號。

試驗結果應選取三個試件中最接近的兩個為準，計算平均值應準確到0.01毫米/米

五、主要技術指標編輯

準棒長度 540mm

標準棒膨脹系數 1.5×10-6/℃

位移計精度 0.01mm

位移計量程 ±5mm

適用范圍 適用于混凝土

外形尺寸 745×210×142

質量 ≈15kg

六、結構與功能編輯

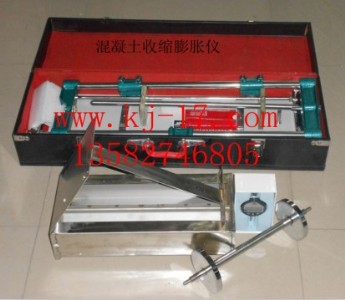

本儀器由底座、定位立柱、可調立柱、百分表、標準桿等組成。

1、底座為鋼結構部件、用于安  放砼試塊之用。

2、定位立柱，用于標準桿和砼試塊測頭左側端的縱橫向限位。

3、可調立柱，其商埠預制有3個安  裝百分表的通孔和幫助百分表定位的緊定螺釘。三個通孔分別距底座基準面50mm，75mm,100mm 距底座基準面50mm的孔，用于測量100×100×515規格的砼試塊；距底座基準面75mm的孔，用于測量150×150×515規格的砼試塊（由于試模規格只有150×150×600，應次建議使用試模縮短件，使砼試塊成形尺寸變為150×150×515）。

4、標準桿，以此作為儀器的基準長度。出廠前標準桿已安  裝在標準桿擱架上，請不要隨意拆裝，以免影響標準桿中心高度的準確性。標準桿各側面的50、75 100字樣，表示該處如放在底座基準面上，則標準趕9的中心高分別為50mm、75mm、100mm.
