fwd 800煙塵濃度分析儀

   fwd800系統的光學傳感器為前散射原理測量粉  塵濃度。激光二極管的集成在 測量頭上，調制光穿透測量筒，塵埃粒子的光散射主要是分散，因此接收透鏡是定位在測量探桿上。散射光的強度與粉  塵濃度成比例，因此灰塵越多，所產生的散射光越強。激光束打在塵埃上，產生散射光，散射光通過接收透鏡及其光纖傳遞到光敏二極管上進行光電轉換，光敏二極管產生電流信號，該電流信號由微處理器進行處理，可以獲得的測量信號，根據 en 13284 – 1 設計標準，可以顯示為 mg/ m3 粉  塵濃度

常規技術參數

供電電源400 vac， 50 hz，3~， 16 a (max.

5 x 4 mm2)，l1/l2/l3/ n, pe

最大功耗 5kw外殼防護等級1運行準備（沒有預熱時間）5 到 15 分鐘后安  裝機架 外形尺寸 (w x h x d)600 x 1.750 x 550 mm安  裝空間需求 (w x h x d)850 x 1.750 x 1050 mm重量（包括風機單元）約 60 kg風機保護等級ip 65風機環境溫度- 20 °c ... + 50 °c控制單元 （操作控制顯示單元） 外形尺寸 (w x h x d)600 x 400 x 410 mm (including lock + pu)安  裝空間需求 (w x h x d)1.200 x 400 x 410 mm重量約 30 kg外殼防護等級ip 55環境溫度- 20 °c ... + 50 °cd−r 820 f 測量頭（含探桿） 外形尺寸 (w x h x d)600 x 1050 x 1.500 (500 + 1000)mm探桿長度1.000 mm （根據訂單要求）重量約 40 kg外殼防護等級ip 65環境溫度- 20 °c ... + 50 °c球閥溫度<180 °c測量范囲 粉  塵濃度 c i.b. (cib)0 .... 15  (max. 500) mg/m3散射光原始信號(cal)0 ... 5  (max. 300) v煙氣溫度0 ... 280 °c（可選擇更高）測量筒（室）體積流量 (f)8 ... 20 m3/h稀釋空氣體積流量 (fd)2 ... 20 m3/h

連接（與制造商協商適應性）射流風機軟管max. 10 m (di = 25 mm)排氣風機軟管max. 10 m (di = 25 mm)稀釋風機軟管max. 10 m (di = 13 mm)安  裝位置的要求：

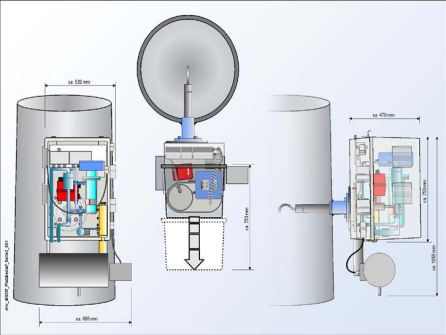

1 安  裝位置的選擇應考慮安  裝點前后直段的要求，建議安  裝在垂直煙囪上（離

地面高度 50 米至 60 米處），以確保前后直段的要求；

2 d-r820f 安  裝處，應考慮檢修、維護平臺、扶梯等設施；

3 檢修、維護平臺、扶梯等設施應對工作人員有安  全防護作用。
