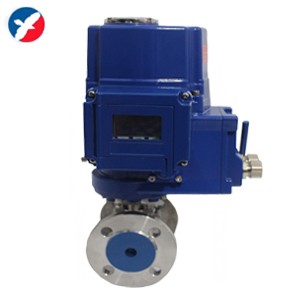

q941f防爆電動高平臺球閥與普通球閥區別

防爆電動高平臺球閥的特點就是方便安  裝，可與驅動裝置qt防爆電動執行器直接進行安  裝，無需支架和連接軸。而普通球閥，如果與執行器連接需要有支架和連接軸。通常介質溫度高的要帶支架的，這樣避免因為高溫損壞執行器，延長閥門的使用壽命。

q941f防爆電動高平臺球閥的簡介

      防爆電動高平臺球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

q941f防爆電動高平臺球閥的詳細資料

     防爆電動高平臺球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

q941f防爆電動高平臺球閥電動執行器標準配置

 型號

 qt10\qt15\qt20\qt50\qt100\qt200

 電源電壓

 110/220-230v ac/1ph/50/60hz±10％,

 380/400/440/v ac/3ph/50/60hz±10％

 控制電源

 110/220-230v ac/1ph/50/60hz±10％

 工作制式（開關型）

 s2: 10min~30min / s4: 20~50％

 工作制式（調節型）

 s4：30~50％, 300~1200次小時

 電機

 全封閉鼠籠感應式電機 電機等級為f級

 限位開關

 開/關各2個（spdt

 250vac/10a rating）（可加）

 力矩開關

 開/關各1個（spdt

 250vac/10a rating）（可加）

 熱保護及設定溫度

 內置熱保護開關 開150℃±5℃ ，關97℃±15℃

 行程

 90°±5°（0°~100°）

 位置指示

 連續的位置機械指示

 手操機構

 自帶

 自鎖功能

 自帶

 機械限位

 自帶（外部可調）

 抗冷凝加熱器

 5w（100/220-230va c）

 電纜接口

 2個pf ¾寸

 環境溫度

 基本型：-20℃~+70℃ 可選型：-40℃+100℃

 環境濕度

 基本型：最小相對濕度10％，最大相對濕度100％，無冷凝

 抗震

 xyz 10g.0.2～34hz，30分鐘

 外殼

 鋁合金外殼經硬質陽極氧化和聚酯粉  末涂層處理

 防護等級

 防水型ip67，namur4和6，（ip68可選）

 防爆等級

 exdⅱ bt4,exdⅱ ct4

q941f防爆電動高平臺球閥主要外形尺寸:

 型號type

 公稱通徑

 nominal diameter

 尺寸(mm)dimensions

 l

 d

 d1

 d2

 h

 b-f

 z-φd

 d0

 q941f-16

 15

 130

 95

 65

 45

 60

 14-2

 4-14

 108

 20

 140

 105

 75

 55

 64

 14-2

 4-14

 120

 25

 150

 115

 85

 65

 90

 16-2

 4-14

 165

 32

 165

 135

 100

 78

 105

 16-2

 4-18

 180

 40

 180

 145

 110

 85

 150

 16-3

 4-18

 240

 50

 200

 160

 125

 100

 190

 16-3

 4-18

 240

 65

 220

 180

 145

 120

 195

 18-3

 4-18

 320

 80

 250

 195

 160

 135

 215

 20-3

 8-18

 350

 100

 280

 215

 180

 155

 250

 20-3

 8-18

 400

 125

 320

 245

 210

 185

 280

 22-3

 8-18

 500

 150

 360

 280

 240

 210

 320

 24-3

 8-23

 600

 200

 400

 335

 295

 265

 370

 26-3

 12-23

 800

訂貨須知：

一、①防爆電動高平臺球閥產品名稱與型號②防爆電動高平臺球閥口徑③防爆電動高平臺球閥電壓以便我們的為您正確選型。

二、若已經由設計單位選定精衛公司的防爆電動高平臺球閥型號，請按防爆電動高平臺球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
