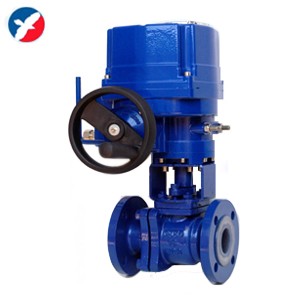

q941f46防爆電動耐腐蝕球閥概述

        防爆電動耐腐蝕球閥由qt系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙烯(簡稱f46)，故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸  、堿  、鹽  類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。

    防爆電動耐腐蝕球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸  、氫氟酸  、磷酸  、氯  氣、強堿  、王水等具有強腐蝕性的介質。

q941f46電動耐腐蝕球閥特點

1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的f46，能耐酸  、堿  ，耐強腐蝕。

2、采用軟密封閥座，密封性能好。

3、體積小，重量輕，結構簡單，安  裝維修方便。

4、流阻小，流通能力

q941f46電動耐腐蝕球閥電動執行器標準配置

 防護等級

 防水型ip67，namur4和6，（ip68可選）

 電源電壓

 110/220-230v

 ac/1ph/50/60hz±10％,

 380/400/440/v

 ac/3ph/50/60hz±10％

 控制電源

 110/220-230v

 ac/1ph/50/60hz±10％

 工作制式（開關型）

 s2: 10min~30min / s4:

 20~50％

 工作制式（調節型）

 s4：30~50％, 300~1200次小時

 電機

 全封閉鼠籠感應式電機 電機等級為f級

 限位開關

 開/關各2個（spdt 250vac/10a rating）（可加）

 力矩開關

 開/關各1個（spdt 250vac/10a rating）（可加）

 熱保護及設定溫度

 內置熱保護開關 開150℃±5℃ ，關97℃±15℃

 行程

 90°±5°（0°~100°）

 位置指示

 連續的位置機械指示

 手操機構

 自帶

 自鎖功能

 自帶

 機械限位

 自帶（外部可調）

 抗冷凝加熱器

 5w（100/220-230va c）

 電纜接口

 2個pf ¾寸

 環境溫度

 基本型：-20℃~+70℃ 可選型：-40℃+100℃

 環境濕度

 基本型：最小相對濕度10％，最大相對濕度100％，無冷凝

 抗震

 xyz 10g.0.2～34hz，30分鐘

 外殼

 鋁合金外殼經硬質陽極氧化和聚酯粉  末涂層處理

q941f46電動耐腐蝕球閥主要零部件材料

 型式

 直通兩分式鑄造球閥

 公稱通徑

 dn15～200mm

 公稱壓力

 pn1.0、1.6mpa (ansi 150lb)

 連接形式

 法蘭連接 jb/t79-94(ansi16.5)

 材料

 zg230-450襯f46、zg1cr18ni9ti襯f46

 上閥蓋

 與閥體一起鑄造

 填料

 聚四氟乙烯

 介質溫度

 -20～+180℃

 流量特性

 快開特性

 閥芯轉角

 90°

q941f46電動耐腐蝕球閥外形尺寸

 公稱通徑

 標準值

 參考值

 dn(mm)

 nps(inch)

 l

 d

 d1

 d2

 f

 b

 z-￠d

 l1

 h

 pn1.6(mpa)

 15

 1/2

 140/130

 95

 65

 45

 2

 14

 4-￠14

 231

 350

 20

 3/4

 140/130

 105

 75

 55

 2

 16

 4-￠14

 231

 370

 25

 1

 150/1340

 115

 85

 65

 2

 16

 4-￠14

 231

 375

 32

 11/4

 165

 135

 100

 78

 2

 18

 4-￠18

 231

 385

 40

 11/2

 180/165

 145

 110

 85

 3

 18

 4-￠18

 231

 390

 50

 2

 200/203

 160

 125

 100

 3

 20

 4-￠18

 231

 435

 65

 21/2

 220/222

 180

 145

 120

 3

 20

 4-￠18

 261

 460

 80

 3

 250/241

 195

 160

 135

 3

 22

 4-￠18

 261

 465

 100

 4

 280/305

 215

 180

 155

 3

 24

 8-￠18

 285

 612

 125

 5

 320/356

 245

 210

 185

 3

 26

 8-￠18

 285

 625

 150

 6

 360/394

 280

 240

 210

 3

 28

 8-￠23

 325

 700

 200

 8

 457

 335

 295

 265

 3

 30

 8-￠23

 325

 740
