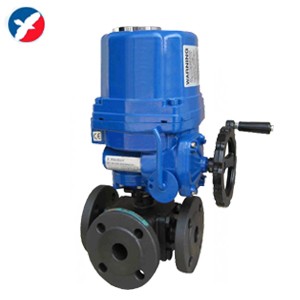

q944/q945f防爆電動三通球閥詳細資料

          防爆電動三通球閥采用qt系列回轉式角行程電動執行機構，以ac220v、ac380v或dc24v電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20ma、或1-5vdc)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有l(wèi)型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；t型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。

q944/q945f防爆電動三通球閥簡述

1．防爆電動三通球閥有兩座和四座密封結構，閥芯孔道有l(wèi)型和t型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。

2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向圖a)

3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向圖b)。

4．t型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；l型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

5．三通球閥的主要產品系列：如流向圖所示選擇工況；a圖l型、b圖t型(1-4)

q944/q945f防爆電動三通球閥電動執行器標準配置防護等級防水型ip67，namur4和6，（ip68可選）電源電壓110/220-230v ac/1ph/50/60hz±10％,

380/400/440/v ac/3ph/50/60hz±10％控制電源110/220-230v ac/1ph/50/60hz±10％工作制式（開關型）s2: 10min~30min / s4: 20~50％工作制式（調節型）s4：30~50％, 300~1200次小時電機全封閉鼠籠感應式電機 電機等級為f級限位開關開/關各2個（spdt 250vac/10a rating）（可加）力矩開關開/關各1個（spdt 250vac/10a rating）（可加）熱保護及設定溫度內置熱保護開關 開150℃±5℃ ，關97℃±15℃行程90°±5°（0°~100°）位置指示連續的位置機械指示手操機構自帶自鎖功能自帶機械限位自帶（外部可調）抗冷凝加熱器5w（100/220-230va c）電纜接口2個pf ¾寸環境溫度基本型：-20℃~+70℃ 可選型：-40℃+100℃環境濕度基本型：最小相對濕度10％，最大相對濕度100％，無冷凝抗震xyz 10g.0.2～34hz，30分鐘外殼鋁合金外殼經硬質陽極氧化和聚酯粉  末涂層處理q944/q945f防爆電動三通球閥性能規范公稱通徑dn(mm)1520253240506580100125150200流量系系數kv1733629514623235043981012051912公稱壓力pn(mpa)1.6、2.5、4.0、6.4球芯轉角0~90°球芯型式l型或t型流量特性快開式或比例調節式連接形式法蘭式、管螺紋式(g")電動執行機構型號qt系列電源電壓ac220v、ac380v、dc24v作用形式開關型/調節型(隔爆型)調節型信號范圍0～10ma、4～10ma 、1-5vdc開關型電信號ac220v、ac380v、dc24v；反饋信號：有源觸點信號或無源觸信號

q944/q945f防爆電動三通球閥連接尺寸和外形 pn1.6mpa型號公稱通徑

dn(mm)尺寸ll2dd1d2bfz-dhwq44f-16c

(p)

(r)15150729565451424-1495130201608010575551424-14110130251809011585651424-1812014032200100135100781624-1814418040220110145110851634-18152220502401201601251001634-23182220652601301801451201634-18193240802801401951601352038-182172701003201602151801552038-182453501253801902452101852238-182825001504402202802402102438-2331960020055026033529526526312-23380100025067031040535532030312-25460140030072037046041037530312-255201800
