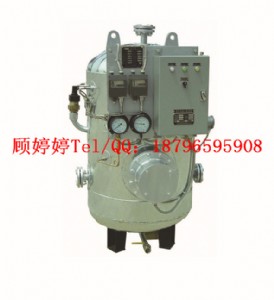

廠家直銷 drg船用電加熱水柜 蒸汽加熱水柜 提供ccs船檢證書

drg系列電加熱熱水柜 ylg系列壓力水柜 zdr系列電蒸汽加熱熱水柜 zrg系列蒸汽加熱水柜 zyg系列組裝式壓力水柜

用途及特點：

本系列電蒸汽加熱熱水柜適用于具有蒸汽或電源（ac3￠-380v-50hz或ac3￠-440v-60hz）的各類船舶上，經蒸汽或電加熱后的熱水供船員生活之用。

主要技術參數：

型號      規格 容積設計壓力工作壓力進水溫度出口溫度電加熱水量電加熱功率電源重量

drg-0.12 0.12 0.45　0.4　15　65　180　12　380v　50hz【敏感詞】440v　60hz　190

drg-0.2　0.2　360　14　225

drg-0.3　0.3　540　36　300

drg-0.5　0.5　900　60　360

drg-1.0　1.0　1450　96　515

外形及接口尺寸：

型號規格　d　a　b　h　d1　d2　b　h　c

drg-0.12　400　608　660　1240　dn25　dn20　410　300　295

drg-0.2　500　708　790　1365　500　330　345

drg-0.3　600　808　890　1445　dn32　550　380　395

drg-0.5　700　910　990　1790　580　500　490

drg-1.0　900　1100　1190　2100　dn40　dn25　680　550　630

   適用范圍

本熱水柜適用于船舶或平臺上淡水的加熱，以供船員使用。

   原理概述

本熱水柜可與船上淡水壓力柜串聯使用，即利用淡水壓力柜內的淡水補充本柜，經電加熱加熱后供全船使用。

溫度控制器：柜內水溫由兩只wtzk-50-c型壓力式溫度控制器控制；若柜內水溫低于50℃時，電源自動接通，電加熱器開始加熱；若柜內水溫度高于65℃時，則電源自動切斷，電加熱停止加熱。

壓力表：顯示柜內的壓力。

溫度表：顯示柜內水溫。

安  全閥：當柜體內壓力超出0.42mpa時，安  全閥打開，釋放柜體內壓力。

浮球液位開關：用以保護電加熱，若柜內液位低于浮球液位開關時，電加熱器自動斷開。

電控箱：本熱水柜控制分手動控制和自動控制兩種。當轉換開關sa2轉向《手動》，電熱器開始加熱，當柜內水溫達到65℃，電加熱器停止加熱。當轉換開關sa2轉向《自動》，若此時柜內溫度低于50℃時，電加熱器自動開始加熱，直至加熱到65℃時停止加熱。若浮球液位開關檢測到柜內無水時，受電控箱控制的電加熱器將不能工作。對于裝有兩組或三組電加熱器的熱水柜，由于加熱器功率很大，裝置將采用分段加熱的方法來實現，受電控箱控制的其中一組加熱器工作，1分鐘后，另一組電加熱器開始工作，以此類推，直至柜內水溫達到65℃后全部停止加熱。
