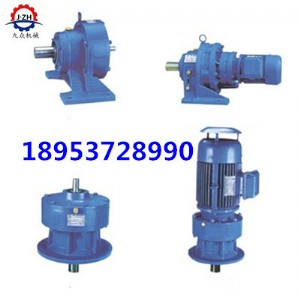

xwd擺線針輪減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在冶金、礦山、石油、化工、船舶、輕工、紡織、印染、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

xwd1-12減速機：xwd1 xwd2 xwd3 xwd4 xwd5 xwd6 xwd7 xwd8 xwd9 xwd10 xwd11 xwd12

減速比范圍 ：9 11 17 23 29 35 43 47 59 71 87

xwd擺線針輪減速機性能特點

1、擺線減速機減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94％。

2、針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，

振動和噪音低，各種規格的機型噪音小。

3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （hrc58-62），再精磨而成，且擺線齒

與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。

4、結構緊湊，體積�。号c同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

技術參數

功 率：0.37kw～55kw

轉 矩：150n·m～20000n·m

功  率：

0.25kw,0.37kw,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,

3kw,4kw,5.5kw,7.5kw,11kw,15kw,18.5kw,22kw,,30kw,37kw

扭  矩：

80~22000n.m

傳動比：

7,9,11,17,23,25,27,29,35,43,47,49,71,87

備  注： 可底腳、法蘭安  裝可配各類電機或雙軸型

xwd6-17 xwd6-23 xwd6-25 xwd6-29

xwd6-35 xwd6-43 xwd6-47 xwd6-59

xwd6-71 xwd6-87 xwd7-9 xwd7-11

xwd7-17 xwd7-23 xwd7-25 xwd7-29

xwd7-35 xwd7-43 xwd7-47 xwd7-59

xwd7-71 xwd7-87 xwd8-9 xwd8-11

xwd8-17 xwd8-23 xwd8-25 xwd8-29

xwd8-35 xwd8-43 xwd8-47 xwd8-59

xwd5-17-y7.5-cz

xwd/bwd號中的x或者b代表x系列或者b系列行星擺線針輪減速機。

w代表臥式底腳安  裝。

d是電機代號，新國茂型號表示方法中電機代號直接添在功率前，即y(普通型電機)7.5

17為速比，單級行星擺線針輪減速機速比范圍為7~87，雙級速比范圍為99（9*11）~7569（87*87）（相關連接：擺線針輪減速機速比的計算方法）

y7.5中y為電機代號即y2系列三相異步電動機（yej平面電磁制動電機、yvp變頻調速電機、yb防爆電機等），7.5為電機功率，默認為4p電機。cz表示配置國茂擺線減速機專用長軸電機（即直聯型電機）,不帶cz表示配置帶電機接頭型。

型號衍生

雙軸型型號為xwe、bwe

雙級臥式行星擺線針輪減速機名稱為xwed、bwed,三級為xwsd、bwsd

配置臥式行星擺線針輪減速機時其他安  裝形式有：d(倒裝)、c1/c2（側裝）、l（立裝）、y(仰裝)

同系列臥式減速機型號為xld/bld

裝配時請注意以下各項

1） 裝配前，將全部零部件清洗干凈。

2） 對滾動及滑動表面涂潤滑油，以形成初步潤滑條件。

3） 兩篇擺線輪的標記字頭必須成180°，并字頭向上。

4） 注意調整橡膠油封中彈簧的松緊，并涂抹油脂。

5） 裝配結束后注入潤滑油或潤滑脂，臥式油位達到游標要求的高度。立式油位達到油標中線。
