b系列擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。

產品介紹

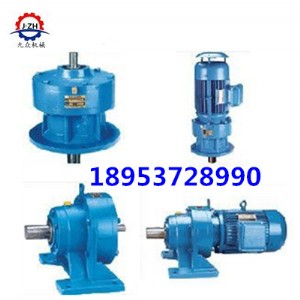

b擺線針輪減速機產品型號（臥式安  裝）

bwy1-18減速機：bwy1 bwy2 bwy3 bwy4 bwy5 bwy6 bwy7 bwy8 bwy9 bwy10 bwy11 bwy12 bwy13 bwy14 bwy15 bwy16 bwy17 bwy18 bwy120 bwy150 bwy180 bwy220 bwy270 bwy330 bwy390 bwy450

減速比范圍：9 11 17 23 29 35 43 47 59 71 87

功 率：0.37kw～55kw

　　轉 矩：150n·m～20000n·m

性能特點�]

　　1、擺線減速機減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94％。

　　2、針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。

　　3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （hrc58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。

　　4、結構緊湊，體積小：與同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6. 拆裝方便，容易維修。

7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

因此，擺線針輪減速機正因為具有這些其它種類減速機不可替代的優越性和特點，所以擺線針輪減速機在各種機械行業被廣泛使用，并深受用戶的歡迎和信賴！

說明

1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。

2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。

3.臥式安  裝擺線針輪減速機的工作位置均為水平位置。在安  裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。

功 率：0.25kw,0.37kw,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,3kw,4kw,5.5kw,7.5kw,750w,120w,

11kw,15kw,18.5kw,22kw,,30kw,37kw,40kw,45kw，55kw，200w,370w,550w,180w

擺線減速機單級速比：-9，-11,-17,-23,-29,-35,-43,-47,-59,-71,-87

擺線減速機雙級速比：-121,-187,-289,-319,-473,-595,-731,-841,-1003,-1225,-1505,-1849,-2065,-2537,-

3481,-5133,-7569

使用說明：

1,在使用前,減,變速機應加入指定的潤滑油。

2,使用時的工作環境溫度不得高于40℃,溫升低于40℃。

3,機器出廠前有紅油漆的螺釘等處,不要任意調整。

4,bwd4減速機必須在開機的情況下才能調速,否則,會損壞零件。

5,機器應在許用扭矩范圍內使用,超扭矩時應加配安  全裝置。

6,各種變速機,減速機均可連續,正反運轉。

安  裝說明：

1,底部式安  裝時,應校準中心線標高,聯軸器聯接時,應校準同軸度。

2,法蘭式安  裝時,應注意凸肩,凹肩,直口處的配合。

3,軸出軸在加裝聯軸器,皮帶輪,鏈輪時。請勿重擊,應用輸出軸外端螺孔,壓入聯接件。

廠址：山東省濟寧市任城區李營工業園

咨詢電話:18953728990

在線qq：1580199073

（2）【bly

bly18-59-1.1

bly7-17-22

bly13-29-7.5kw

bly6-35-15

bly22-43-2.2kw

bly22-34-5.5

bly15-59-1.5kw

bly33-43-7.5kw

減速機   擺線針輪減速機  擺線減速機】

x、b系列行星擺線針輪減速機概述

行星擺線針輪減速機，是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。該減速機可以廣泛應用于各種傳動機械中的減速機構，如：起重、運輸、礦山、冶金、石化、紡織、印染、輕工、制藥、食品機械等。

按結構形式分為：臥式、立式、雙軸線、直聯型四種。

b擺線針輪減速機產品型號（立式安  裝）

bly1-18減速機：bly1 bly2 bly3 bly4 bly5 bly6 bly7 bly8 bly9 bly10 bly11 bly12 bly13 bly14bly15 bly16

bly17 bly18 bly120 bly150 bly180 bly220 bly270 bly330 bly390 bly450

傳動比：單級：9-87 雙級：121-7569 三級：2057-658503

直聯型減速機與y系列專用電動機及y系列派生專用電動機組裝在一起，如ya增安  型電動機，yb防爆電動機，yct調速電動機，yej制動電動機等。

機型號: 按傳動比分為:一級、二級、三級。一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。按結構型式分為：臥式、立式、雙軸型、直聯型四種。 @傳動比：一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。 1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。 2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大 3、安  裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入 4、輸入方式：直聯電機、實心軸、法蘭式輸入。 5、平均效率：一級90％、二級88％。 6.減速比：一級9~87、二級99~5133。 擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成h機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）說明： 1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。 2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。 3.臥式安  裝擺線針輪減速機的工作位置均為水平位置。

xb系列行星擺線針輪減速機的使用與維護：

使用：

1. 本機適用于連續工作制，允許正向反向運轉。

2. 輸出軸及輸入軸與其他零件配合時，不允許直接捶擊，以防損壞。

3. 輸出軸及輸入軸軸伸上的鍵按普通平鍵形式尺寸（gb1096-79）規定選用。立式減速機輸出端機座止口徑d4的配合公差值符合公差配合（gbi800-1804-79）h9規定。

4. 使用聯軸器與工作機械與電動機聯接時應使軸線同心；減速機的安  裝誤差不應大于所用聯軸器的允許誤差值。

5. 減速機安  裝后用手轉動靈活。

我廠生產b、x、bj系列行星擺線針輪減速機；wb系列微型擺線減速機，電動滾筒, zq軟齒面減速機，zdy、zly、zsy、zfy系列硬齒面圓柱齒輪減速機；zlyj、zsyj系列塑料擠出機專用硬齒面減速機；dby(k)、dcy(k)系列硬齒面圓錐圓柱齒輪減速機，r系列斜齒輪減速電機；s系列斜齒輪蝸輪蝸桿減速電機；k系列弧齒錐齒輪減速電機；f系列平行軸斜齒輪減速電機； zjy軸裝式圓柱齒輪減速機，行星齒輪減速機等產品及各種減速機配件，機架，聯軸器。還能為用戶提供各種非標減速機的設計和制造。
