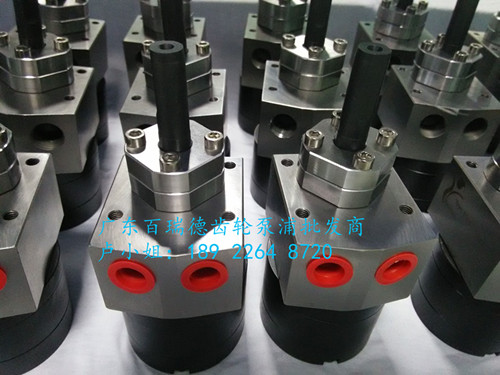

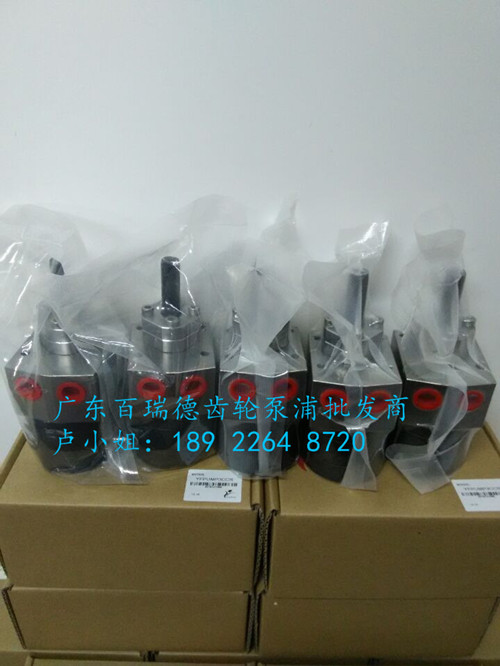

油漆齒輪泵(別名:涂料齒輪泵,涂料泵,油漆泵,disk油漆涂料泵)

性能:精密耐磨、流量準確可控。結構簡單,噪音低,輸送平穩,自吸性能好,使用壽命長,適用于金屬油漆,水性油漆,流體介質,定量精密輸送。通過材質改性使產品更加耐用,滿足酸  堿  性強的流體介質,耐酸  ,耐腐蝕,提高使用壽命。在汽車業、自行車、五金家具、建筑、化工、印刷、涂裝等行業中廣泛應用,靜電噴漆泵油漆泵適宜各種機械手和各種涂裝機。

油漆齒輪泵浦主要由齒輪、軸、泵體、泵蓋、軸端密封等部件組成；工作原理是由齒輪、轉軸、泵體8字內框、上下壓板緊貼配合齒輪轉動，吸入吐出來實現液體涂料平穩定量輸送；泵浦內部的精密結構確保涂料每一轉吐出量平穩準確；可隨意無級調節轉速使流量輸出準確滿足作業要求。（泵浦需配調速電機使用）在頻繁更換涂料及顏色等特殊作業場合油漆齒輪泵也能快速有效清自動洗換色（正反轉）。適用于各類帶顆粒性液體涂料、pu、油漆、油墨、膠水等化工液體定量輸送

技術參數:

1、轉速5—500轉/分,油泵吐出量10—6000cc/分,壓力為50kg/cm2

2、泵軸φ12mm ,φ12.7mm頂面m6牙,l44mmw35mm,泵體安  裝孔:m8牙,l40mm

 3、規格:1.5cc 3cc 5cc 6cc 8cc(流量)（可定制更多型號）

1.5cc/r：50～500cc/min

3.0cc/r：100～1000cc/min

5.0cc/r: 180～1800cc/min

6.0cc/r: 220～2200cc/min

8.0cc/r: 300～3000cc/min

10.0cc/r: 360～3600cc/min

20.0cc/r: 720～7200cc/min

故障與對策:

1:不運轉:

①電控部分;應檢查線路。

②清洗不干凈;齒輪和主軸比油漆卡死;應清洗好靜電噴漆泵主體及主軸;再好。

③電機和油泵個聯軸器返松;擰緊聯軸器。

2： 抽不上涂料:

②  油封已壞,無密封;應轉動主軸并更換油封。

②接頭處的油管磨損;應剪掉壞部分,從新接好油管。

③油管堵塞,看情況輕重,輕則用氣吹通;重則更換油管。

④霧化器出油口已堵塞;把出油嘴處的油漆清理好。

⑤齒輪泵已磨損,應回公司維修或報廢。

注:如果突然停電,應馬上用氣吹干凈油泵及油管里面的油料;在手動灌稀釋劑  到油管內,清洗油泵、油管、霧化器。情況嚴重需要拆卸清洗。
