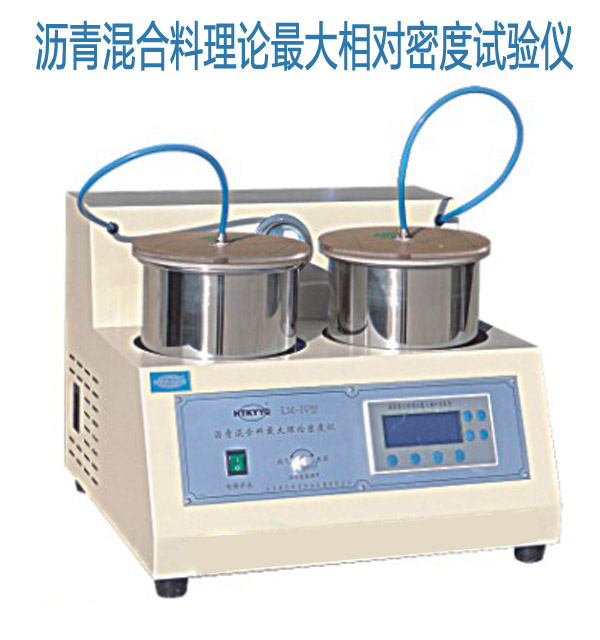

瀝青混合料理論最大相對密度試驗儀

適用范圍

�]

適用于真空法測定瀝青混合料理論最大相對密度。

用途

�]

供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用

技術參數

�]

電源電壓：220v±10％；

   抽氣功率160w；

   工作方式:手動/自動；

   震動機功率30w；

   容器容積：4300ml×2只；

   壓力范圍-0.1mpa-0mpa自動控制；

使用與操作

�] 1、連接電源（220v/50hz），按下電源開關，顯示窗口顯示“0”位，等待試驗。

  2、將負壓容器連同其中的水及試件一起放入震動臺中，蓋好兩只負壓容器的蓋板，將放氣閥推入關閉位置。

  3、按下“自動”鍵，一切開始自動工作。按照儀器的預置程序，儀器將先抽氣至真空度達97.3kpa，并保持真空狀態，整個過程20分鐘，然后震動臺將自動每隔2分鐘振蕩若干次。自動程序時間工作60分自動停機。

  4、操作者任務試驗達到要求，可按“停止”鍵并拉出放氣閥，將負壓容器蓋板取下，并取下料筒，關閉電源。

  5、如果自動控制試驗后，試件中還有氣體未全部除去，操作者還可以用人工手控功能使儀器繼續運作。先按“抽氣”鍵，再按“振動”鍵，儀器將邊抽氣邊振蕩負壓容器，此間，可以隨時按“停止”鍵中斷其動作。重復上述操作，直到其滿足需要為止，最后按“停止”鍵停止工作。

結構組成

�]由機架、抽氣機、震動器、空氣閥、真空表、真空容器及控制電器等組成，

注意事項

�] 1.儀器使用前應檢查抽氣泵內潤滑油是否在油標上下線的范圍內， 如油量不足或油變質應 及時加油或換油。

2.內放入試樣后，水量最高水位應低于桶口以下3cm。以防水吸入抽氣泵造成潤滑油變質。

3.開啟抽氣泵后如壓力表無壓力指示，應關機，查明原因后再開機，抽氣機在長期無負壓

的情況下工作將會損壞。

4.抽氣泵嚴禁無油運轉。泵運行時，嚴禁堵塞排氣口。 5.兩只負壓容器嚴禁用三氯  乙烯清洗。最好用柏油瀝青清潔劑  清洗。

試驗方法

�] 1、按本規程t0701瀝青混合料取樣方法或從瀝青路面上采取（或鉆取）瀝青混合料試樣。試樣數量不少于如下規定數量： 瀝青混合料中集料公稱最大粒徑（mm） 最少試樣數量（g） 37.5 4000

26.5 2500 19.0 2000 13.2、16.0 1500 2 9.5 1000 4.75 500

  2、將瀝青混合料團塊仔細分散，粗集料不破碎，細集料團塊分散到小于6.4mm。若混合料堅硬時可用烘箱適當加熱后分散，一般加熱溫度不超過60℃，分散試樣應用手掰開，不得用錘打碎，防止集料破碎。當試樣是從路上采取的非干燥混合料時，應用電風扇吹干至恒重后再操作。

 3、負壓容器類型

 4、負壓容器標定方法：將b、c類負壓容器裝滿25℃±0.5℃的水（上面用玻璃板蓋住保持完全充滿水），正確稱取負壓容器與水的總質量（m

b）。

 5、采用a類容器時，將容器全部浸入25℃±0.5℃的恒溫水槽中，稱取容器的水中質量（m i）。

 6、將負壓容器干燥，編號稱取其質量。

 7、將瀝青混合料試樣裝入干燥的負壓容器中，稱容器及瀝青混合料總質量，得到試樣的凈質量m a ，試樣質量應不小于上述規定的最小數量。

 8、在負壓容器中注入約25℃的水，將混合料全部浸沒。

 9、將在負壓容器與真空泵、真空表連接，開動真空泵，使真空度達到97.3kpa（730mmhg）持續15min±2min。

10、然后強烈振蕩負壓容器，使水充分攪動混合料，除去剩余的氣泡。每隔2min晃動若干次，直至不見氣泡出現為止。為使氣泡容易除去，可在水中加有0.01％濃度的表面活性劑  （如每100ml水中加0.01g洗滌靈）。

11、當負壓容器采用a類容器時，浸入保溫至25℃±0.5℃的恒溫水槽，約10min后，稱取負壓容器與瀝青混合料的水中質量（m2）。當負壓容器采用b、c類容器時，將裝有瀝青合料試樣的容器浸入保溫至25℃± 0.5℃的恒溫水槽，約10min后取出，加上蓋，使容器中沒有空氣，擦凈容器外的水分，稱取容器、水的瀝青混合料試樣的總質量（mc）。
