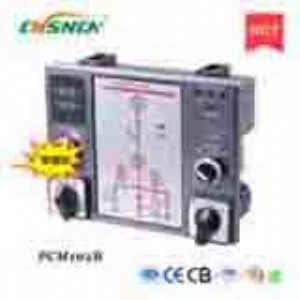

智能操控 開關柜智能操控pcm102b 帶顯示

智能操控 開關柜智能操控pcm102b 帶顯示

智能操控 開關柜智能操控pcm102b 帶顯示

概述

   開關柜智能操顯裝置是根據當前高壓系統開關柜技術發展而設計開發的一種新型的模塊化、智能型的操作測量顯示控制裝置。產品集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態；高壓帶電指示（可擴展驗電核相功能）、帶電閉鎖控制器、自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、rs485通信接口、還可選配主回路電力參數測量、柜內高壓電氣接點在線測溫等多種功能，簡化了開關柜面板設計，美化了部局，完善了開關狀態指示功能和安  全性能的新型電氣裝置。目前該系列產品已廣泛地應用于電力、化工、鐵路、礦山、冶金、水泥等諸多行業。

功能特點

產品特點

   開關柜智能操顯裝置機殼特別采用抗干擾能力強、具有防靜電、阻燃功能的特殊材料制成，且裝置內各芯片間均采用標準i2c總線結構。由于采用了高性能的工業微處理器，配合現代傳感技術及測量技術，系統的各種在線測量參數的測試精度及數據傳輸速度和整機抗干擾能力比普通開關狀態顯示儀有了明顯提高。裝置結構簡單、極大地方便了用戶的安  裝、配線和調試。

面板功能

功能特點

1、開關柜狀態模擬顯示

2、防誤語音提示功能

3、分合閘操作功能

4、加熱除濕及排風控制功能

5、高壓帶電顯示及閉鎖功能

外形尺寸

接線示意圖
