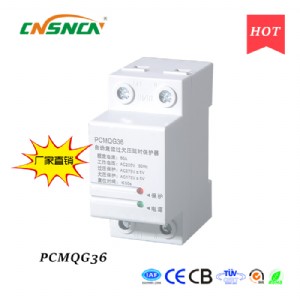

自復式過欠壓保護器 單相2p 三相4p  廠家價格

自復式過欠壓保護器 單相2p 三相4p  廠家價格

自復式過欠壓保護器 單相2p 三相4p  廠家價格

概述

   自復式過欠壓保護器適用于單相交流電壓220v，頻率50hz,額定工作電流60a及以下的用戶或負載。作為由中性線故障引起的單相線路過欠電壓對單相用電設備的保護。 主要用于住宅分戶箱進線或需要保護單相用電設備的配電線路的保護。

使用方法：單獨使用，無需拼裝在斷路器上；功能=拼裝上過欠壓脫扣器的空開

電流規格：25a，32a，40a，50a, 63a，使用時根據電路中的實際電流選擇相對應的電流！

進出線方式：上進下出式，下進上出式

功能特點

使用須知：

1、單相線路發生過電壓或欠電壓時自動切斷線路，單相線路電壓恢復正常經延時1-2分鐘后自動復位接通線路，無需人工合閘操作。

2、線路出現以秒計算的瞬態或暫態過電壓狀態時，保護器不產生動作。

3、線路由于接點不實等故障出現電壓不穩,或突然斷電又突然來電時，保護器不接通線路。

4、線路故障電壓為時，保護器自身不會被損壞。

5、保護器呈反時限動作特性，動作時間≤1s。

6、電壓保護范圍：40a以下0～450v，50/60a ：0～600v。

7、耐受沖擊電壓：4kv（符合ⅲ類電器的安  全標準）。

8、保護器面板上有雙色指示燈指示工作狀態，綠色―指示線路電壓正常，紅色－指示線路正過電壓或欠電壓或延時。

9、外形模數化設計，導軌式安  裝。

10、 所接導線規格：25平方毫米及以下絕緣導線。

技術參數：

1.工作電壓：ac220v、頻率50hz

2.產品規格 ：20a、32a、40a、50a、63a

3.負載功率：4.4kva、6.6kva、8.8kva、11kva、13.2kva

4.過壓動作切斷值：ac270±3v

5.過壓恢復值：ac245±3v

6.欠壓動作切斷值：ac170±3v

7.欠壓恢復值：ac185±3v

8.斷電后送電延時：40±3秒

9.自身功耗：≤2w

10.電氣機械壽命：≥10萬次

外形尺寸

接線示意圖
