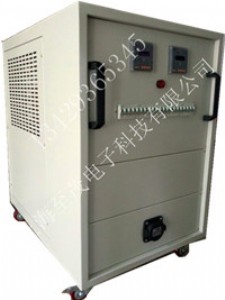

250kwrlc交流負載箱 250kwrlc可編程負載箱 250kwrlc負載箱

前

言：關于并網光伏逆變器的防孤島試驗，部分廠家rlc負載雖然在技術上比較成熟，但是價格非常昂貴。目前而言，在大多逆變器生產廠家前期很多金費用于研發

產品，大多還沒有量產即無盈利的環境下，因此是否選用高成本的孤島試驗設備目前在業界還存在爭議（北京鑒衡標準中也提到此問題）。  針對此環境，同時也

應對大多逆變器廠家的要求，我司自主研發能滿足rlc防孤島試驗基本測試要求的低成本設備，為廠家創造更多的效益。

一、rlc防孤島試驗負載箱的突出應用：

1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。

2、檢測各種逆變器的工作效率、滿負載運行輸出功率及帶載能力。

3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。

4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，并精確提供檢測報告。

5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。

二、rlc防孤島試驗負載箱的主要功能：

abc

三相感性電流及abc三相容性電流值直接分別獨立顯示于控制面板，諧振點癥狀直接顯示于面板上。阻性、感性、容性部分均可以最小步進幅度1w（var）。

優勢：目前國內同類廠家最小步進為10w，我司為精確調節到不同的諧振點按阻性感性容性各項按最小步進1w設計，檔位精度之高實現真正的高精度測試，并能

在不同的功率范圍內實現不同功率的補償。

r、l、c阻性感性容性網絡負載精度測試：精度測試結果符合出廠標準5％以內。

諧振測試：設置感性功耗=容性功耗，諧振時理論上感性容性無功功率相互抵消，無功功率=0。

abc三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。

負載箱可根據性能參數檢測要求，可以通過操作面板，任意組合、設定放電功率。

采用新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。

功率輸入采用分段式開關控制。負載采用耗能方式工作，散熱采用強制風冷方式。

250kwrlc交流負載箱 250kwrlc可編程負載箱 250kwrlc負載箱

三、rlc防孤島試驗負載箱的技術參數：

主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。

rlc三部分負載負荷由abc三相獨立控制開關實現連續可調。

阻性、感性、容性部分均可自由組合。

負載冷卻方式為強制風冷。

alb-rlc防孤島實驗負載箱主要規格

測試電壓

單相230v 或 三相380v

頻率

50hz/60hz

額定功率

阻性

負載功率

感性

負載功率

容性

負載功率

調節步進

型號

外形尺寸

7k

7kw

7kvar

7kvar

1w（var）

rlc7k

250kwrlc交流負載箱 250kwrlc可編程負載箱 250kwrlc負載箱

特殊規格，可根據客戶要求定制

10k

11kw

11kvar

11kvar

1w（var）

alb-rlc10k

30k

33kw

33kvar

33kvar

10w（var）

rlc30k

100k

110kw

110kvar

110kvar

10w（var）

alb-rlc110k

150k

165kw

165kvar

165kvar

10w（var）

alb-rlc150k

300k

330kw

330kvar

330kvar

10w（var）

rlc390k

500k

550kw

550kvar

550kvar

10w（var）

alb-rlc500k

工作電源

單相 ac 220v或三相380v

控制方式

手動控制，rlc三相獨立分相控制

冷卻系統

強制風冷

四、孤島防護實驗

250kwrlc交流負載箱 250kwrlc可編程負載箱 250kwrlc負載箱

五、rlc防孤島試驗負載箱生產參考的技術標準有：

cgc/gf001：2009《400v 以下低壓并網光伏發電專用逆變器技術要求和試驗法》

《并網光伏發電專用逆變器技術要求和試驗方法》-2009

gb/t 19939-2005《光伏系統并網技術要求》、

ul 1741:1999《獨立電力系統用逆變器、變換器、控制器》、

as 4777.2：2005《通過逆變器連接的電源系統的并網第二部分：逆變器要求》、

ieee 1547:2003《分布式電源與電力系統進行互連的標準》、

ieee 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》，

iec62116《光伏并網系統用逆變器防孤島測試方法》
