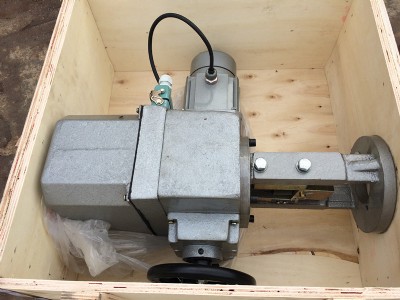

直行程dkz-410執行機構是ddz電動單元組合儀表中的執行單元之一，與zpe型伺服放大器組合接受統一的0-10ma(或4-20ma)的標準信號，將電流信號轉變成相對應的直線位移，自動操縱調節閥門，完成自動調節任務。dkz為開關型，skz為調節型。配用dfd電動操作器可實現調節系統手動，自動無擾動切換。

型號規格

型號

額定負載

額定行程

全行程時間

額定電流

質量

(n)

(mm)

(s)

(a)

(kg)

dkz-310(h)

4000

10

8

0.65

50

16

125

25

20

30

24

dkz-410(h)

6400

18

16

0.65

50

30

24

40

32

60

50

dkz-510(h)

16000

30

16

1.5

95

50

30

60

40

100

60

dkz-610(h)

25000

30

16

2.5

110

50

30

60

40

100

60

特點

●位置發送器采用齒輪式傳動，確保限位可靠準確

●采用帶角度指示的精密導電塑料電位器調試方便，易懂

●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠

●電機采用帶過載保護的戶外型伺服電機

型號編制說明

dkz-310(cxh)

dk：普通型 z：直行程 310：輸出力

h：有“h”為戶外型；無“h”為標準型(選擇項)

c：有“c”表示反饋信號4-20ma， 無“c”表示反饋信號0-10ma

x：有“x” 表示帶電氣限位，無“x”表示不帶電氣限位
