本裝置的電氣部分是依據電力部計劃設計總院制訂的閥門電動裝配(“95”典設)設計，其特色是為順應電站主動化程度的進步，知足盤算機把持的須要，為此外行程把持機構上 多可增設開、關向各四只微動開關（特別訂貨時，開度指示器上可增設半途開關）。

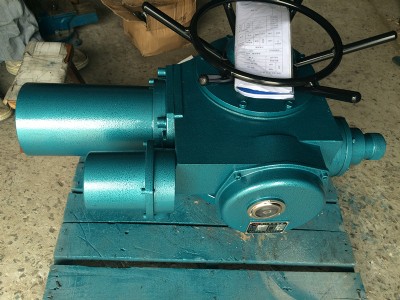

95典式電動執行器dzw60-24-a00-dsi該閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。該系列多回轉電動裝置使用于閘閥、截止閥、節流閥、隔膜閥。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。是中南公司全力開發的一款用于電站、石化、冶金、公共事業等場合的產品。

dzw60-24-a00-dsi電動裝置

技術特點：

1.該裝置防塵、防水、防輕腐蝕，其防護等級為ip55、ip65(特殊定貨)；

2.轉矩控制機構動作可靠，調節方便，轉矩重復精度高；

3.行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；

4.采用半自動手/電動切換機構，機構簡單，工作可靠，操作輕便；

5.采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量小；

6.配有機械式閥位指示器。

dzw60-24-a00-dsi電動裝置

技術要求：

1.環境溫度：-20℃ ~ +60℃；

2.相對濕度：不大于95％(25℃時)；

3.工作環境：無易燃，易爆和強腐蝕介質；

4.防護等級：ip55、ip65(特殊定貨ip67)；

5.電源：380v（特殊定貨660v 或220 v） 頻率：50hz（特殊訂貨60hz）控制線為220v，50hz（特殊訂貨60hz） 遠程控制為24vdc；

6.工作制：短時10分鐘（特殊訂貨30分鐘）。
