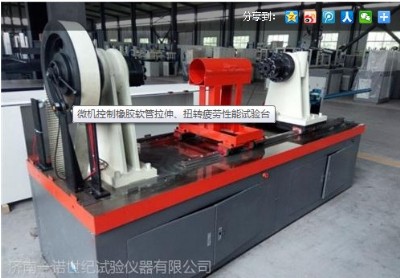

微機控制拉伸、扭轉疲勞性能試驗臺

拉伸技術參數：

3.1最大負荷：              800kn

3.2結構形式：              單出桿雙作用油缸框架結構

3.3試驗操作高度：          700mm

3.4驅動控制方式：          微機控制電液伺服(應力應變控制)

3.5試驗類型：              最低拉伸2次循環/min

3.5疲勞位移行程           ±30mm

3.6過載保護：              103％過載保護(無變形、無機械損傷)

3.7整機噪聲：              不超過70db

3.8負荷示值準確度：        優于示值的±1％

3.9力值測力范圍：          16kn～800kn，全程不分檔

3.10負荷控制精度：          優于示值的±1％

3.11應力控制精度：          優于示值的±1％

3.12位移示值準確度：        優于示值的±1％

3.13位移分辨率：            0.01mm

3.14活塞試驗移動速度范圍：  0-150mm/min滿負荷無極調速

3.15活塞空載移動速度范圍：  0-200mm/min滿負荷無極調速

3.16油缸活塞行程：          1200mm

3.17拉伸空間：              10.7m（不包含油缸行程）

3.18拉伸內空間：            1200 mm

微機控制拉伸、扭轉疲勞性能試驗臺

系統配置清單：

4.1.單出桿雙作用低摩擦油缸，采用進口臺灣鼎基密封件密封，密封可靠、使用平穩，確保液壓缸的使用壽命。

4.2.油缸座

4.3.移動橫梁

4.4.主機框架（采用鋼板焊接結構）

4.5.力士樂伺服閥

4.6.上海油泵：10l/min，28mpa；

4.7.5kw 得東電機；

4.8.200l油箱；

4.9.高壓濾油器；

4.10.安  全閥；

4.11.華德電磁溢流閥及電磁換向閥：

4.12.壓力表；

4.13.空氣濾清器；

4.14.風冷卻器；

4.15.全數字五通道程控放大器模塊    一諾自主研發

4.16.windows7工控軟件             一諾自主研發       一套

4.17．負荷傳感器800kn              福建鴻飛         一個

4.18.拉線位移傳感器                國產名牌          一個

4.19.管路系統：                                      一套
