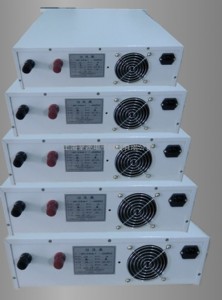

100a可調交流恒流源 可編程交流電流源 穩頻穩流電源

穩流源,恒流源,交流恒流源,直流恒流源,電流發生器,大電流發生器又叫電流源、穩流源，是一種寬頻譜，

高精度交流穩流電源是采用igbt派波調頻方式制作，具有響應速度快，恒流精度高、能長期穩定工作，適合

各種性質負載（阻性、感性、容性）等優點。主要用于檢測熱繼電器、塑殼斷?器、小型短?器及需要設定

額定電流、動作電流、短?保護電流等生產場合，本電源輸出電流從零到額定值任意可調，輸出電流大的還

可分檔，在使用中允許負載開?和串聯交流恒流源及電流源電流穩定度：0.5％ ,1a-10000a(可根據客戶要求

定制0-100.0ma,0-50.0ma,0-19.99ma,500ma-5000a)本實用新型提供一種電磁式交流恒流電源，恒流源它的

主回?由電容器和電流互感器串聯構成，由市電(220v 50hz)直接供電，結構簡單，運行可靠，方便，

并可實現大電流，多量程，多規格的設計，電流源技術指標可滿足國家標準，適用于低電阻負載的場所，特

別是日用電器的檢測和試驗。

交流恒流源、恒流源本廠還生產各種非標交流恒流源及恒流源，例本廠為低壓電器生產廠設計生產的高精度

大電流交、直流恒流電源，是新型熱繼電器快速校驗臺的必須設備;交流恒流電源替代了原來由交流穩壓電

源、調壓器、大電流變流器三臺設備組成的交流電流源，克服了原方案無法解決的銅阻溫升造成電流飄移的

缺點，提高了穩流精度，加快了校驗響應速度，受到了用戶的首肯。

恒流源、交流恒流源主要應用于低壓電器行業各種斷?器、熱繼電器、電機啟動器等低壓電器產品的延時熱

脫扣試驗中進行校驗和測試。恒流源在低壓電器行業產品的特性檢驗中迅速得到了廣泛的應用。該設備工作

穩定可靠，輸出電流精度高，電流波形失真小，工作中無環境污染、無噪聲，并且完全能夠克服由于電網電

壓波動、回?電阻變化、產品內阻變化所引起的電流變化，不受人為因素  的影響，人機接口界面良好，能與

先進的生產線系統配套使用，也可單獨使用。

恒流源、交流恒流電源是為用戶專門設計制造的，其輸出電流是恒定并且可以連續調節，給使用者的感覺像

在使用一臺直流恒流電源。輸出波形為正弦波，可帶阻性、感性、容性負載，滿足低壓電器對測試電源的要

求，與常規采用交流穩壓電源，帶一個調壓器，再加變流器相比，本電源一臺設備就可達到目的，還有一個

突出的優點，這就是電流恒定。因?yàn)樵瓉矸桨赣捎跍囟茸兓�，�?dǎo)線、接頭和線圈的銅阻等一直在變化，操作

人員須經常調節調壓器來恒定電流，費時費精力，而且精度是無法與本電源相比的，低壓電器生產中，須對

電流進行校驗、老化的項目上，使用交流恒流源是目前最佳選擇，如熱繼電器動作電流的整定，空氣開關熱

脫扣電流的測量等。本廠還可以為用戶生產工頻以外及高頻率的交流恒流源，例60hz，400hz，還可以是三

角波、鋸齒波等等。

恒流源的工作原理是：恒流源采用spwm高頻脈寬調制的方式，模擬成線性電抗器，與變流器串聯而成，控制

電?為線性電?與數字電?的阻合。利用進口高精度真有效值轉換器將輸出電流轉換成直流電壓信號，與精

密基準電壓相比較，高精度運放組成p-i調節器，控制主回駱的阻抗，來達到恒流悼的，大功率開關采用

進口igbt模塊，具有效率高，無噪音，波形好的優點，在使用中，允許負載突然開?或短?，流水線與快校

臺使用尤感方便。

100a可調交流恒流源 可編程交流電流源 穩頻穩流電源

至茂電子系列交流恒流電源是為用戶專門設計制造的，其輸出電流是恒定并且可調，給使用者的感覺像在使用一臺直流恒流電源。輸出波形為正弦波，可帶阻性、感 性、容性負載，滿足低壓電器對測試電源的要求，與常規采用交流穩壓電源，帶一個調壓器，再加變流器相比，本電源一臺設備就可達到目的，還有一個突出的優 點，這就是電流恒定。因?yàn)樵瓉矸桨赣捎跍囟茸兓�，�?dǎo)線、接頭和線圈的銅阻等一直在變化，操作人員須經常調節調壓器來恒定電流，費時費精力，而且精度是無法 與本電源相比的，低壓電器生產中，須對電流進行校驗、老化的項目上，使用本電源是目前選擇，如熱繼電器動作電流的整定，空氣開關熱脫扣電流的測量等等。本 廠還可以為用戶生產工頻以外頻率的恒流電源，例60hz，k

100a可調交流恒流源 可編程交流電流源 穩頻穩流電源
