方形動力電池防爆膜激光焊接機

產品簡介：針對電池行業常用到的方形電池焊接、鋁殼電池焊接、方形電池蓋板封口對接焊接、動力電池焊接等各種電池行業焊接工藝，為廣大電池廠家專門開發的相對應的激光焊接設備。幾十種自動化、半自動化工裝夾具。100％對接電池行業需要。

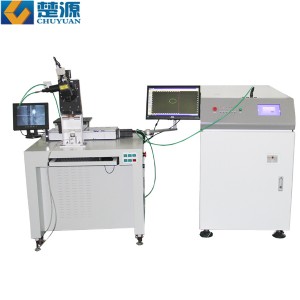

推薦機型：cy-wl300g光纖激光焊接機

產品介紹

cy-wl300g光纖激光焊接機采用激光功率反饋控制系統，保證激光能量輸出的穩定性。實現激光束時間和能量上的分光，將激光分成三束或四束，耦合傳輸效率高，每束光的均勻性得到保證。

cy-wl300g光纖激光焊接機特點：

1.采用能量時時反饋和電流負反饋控制系統，大大提升能量穩定度。

2.光纖傳輸模式，光路更靈活，兼具分時分光和同時分光功能。

3.1-4根光纖傳輸，適用于多點和多面焊接

4.高精度微動調整裝置，可實現激光頭三軸移動和單軸±30°的偏轉，剛性好，定位精確，調整范圍大。

5.觀察系統采用圖像分割裝置，可同時觀察多個焊點位置

6光束質量好，光斑細，焊接質量穩定可靠。

方形電池：鋁殼電池，方形鋁殼電池，方形動力電池，手機電池

防爆膜焊接別稱：動力電池防爆膜（銅膜與不銹鋼焊接）；方形動力電池pack焊接；動力電池焊接

設備參數：

激光發生物質

nd+：yag

激光波長

1.064µm

激光平均輸出功率

300w，450w

最大單脈沖能量

50～80j

脈沖頻率

0.1～100hz

脈沖寬度

0.2～10ms

能量不穩定度

≤±1％

發散角

≤8mrad

最小光斑直徑

0.2～1.0mm

工作電壓

380v/50hz

工作臺

70*70mm(可定制)

冷卻方式

內部水冷/外部水冷機組（可選）

整機尺寸

1650*1400*980mm

焊接樣品

配套工裝夾具：方形動力電池防爆膜焊接夾具

工作方式：

1.人工將蓋板放入模座；

2.人工將墊圈和防爆片放入蓋板對應位置；

3.蓋板下邊真空口將防爆片吸住，防止其移動；

4.氣缸收回，將防爆片壓緊，壓點在焊接點的前方2mm處；

5.電機帶動夾具旋轉，激光頭出光焊接。

焊接效率

焊接時激光頭不動，焊接效率等于夾具旋轉線速度，約為45mm/s
