臥式不銹鋼離心泵,不銹鋼管道增壓泵,耐腐蝕管道泵,isw65-100

一、isw型臥式單級單吸離心泵詳細信息：　　

isw型臥式單級單吸離心泵根據is型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準iso2858和最新的國家管道離心泵標準jb/t53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在isw型臥式離心泵基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。　

二、isw型臥式單級單吸離心泵產品用途:

1、 isw型臥式單級單吸離心泵又名isw臥式管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度t：≤80℃。

2、 iswr(wrg)型熱水(高溫)循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，iswr使用溫度t：≤120℃、wrg使用溫度t：≤240℃。

3、 iswh型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度t：-20℃-120℃。

4、 iswb型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度t：-20℃-120℃。　

三、isw型臥式單級單吸離心泵工作條件:

1、 吸入壓力≤1.0mpa，或泵系統最高工作壓力≤1.6mpa，即泵吸入口壓力+泵揚程≤　　　 1.6mpa、泵靜壓試驗壓力為2.5mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

2、 環境溫度<40℃，相對濕度<95％。

3、 所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm.

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。　

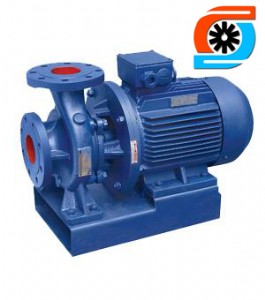

isw型單級臥式離心泵

管道離心泵分為立式與臥式兩種，立式管道泵的安  裝方式為立式所以進出口管路是以水平方向進出品在同一中心線上，就像泵也是管道的一部份一樣，臥式管道泵的安  裝方式為臥式進口平行，出口垂直，所以進出口之間呈90度直角，類似于在管路上裝了一個彎頭的樣子。立式與臥式管道泵性能相同，根據現場條件的不同可以選擇使用立式或臥式管道離心泵，管道離心泵是利用葉輪旋轉而使水產生的離心力來工作的。離心泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水在離心力的作用下，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的出水管路。水泵葉輪中心處，由于水在離心力的作用下被甩出后形成真空，吸水管中的水便在大氣壓力的作用下被壓進泵殼內，葉輪通過不停地轉動，使得水在葉輪的作用下源源不斷流入與流出，達到了輸送水的目的。

臥式離心泵安  裝方式特別說明：

7.5kw以下水泵可配隔震墊直接安  裝在基礎上。

7.5kw以上時，可與澆鑄基礎直接安  裝，亦可服用我單位is聯接板配合隔震器安  裝，隔震器的安  裝方式同isg型泵。

配套的隔震器的尺寸，與isg系列中相同規格水泵的隔震器尺寸相同。

四、isw單級管道泵安  裝說明：

1、安  裝前應檢查機組緊固件有無松動現象，泵體流道有無異常無堵塞，以免水泵運行時損壞葉輪和泵體。

2、安  裝時管道重量不應加在水泵上，以免使泵變形。

3、安  裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

4、為了維修方便和使用安  全，在泵的進出口管路上各安  裝一只調節閥及在泵出口附件安  裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。

5、安  裝后拔出泵軸，葉輪應無摩擦聲或卡死現象，泵則應將泵拆開檢查原因。

6、泵分硬性聯接安  裝和柔性聯接安  裝兩種（見聯接方式）。

五、isw臥式離心泵型號意義:

例如：isw100-160(i)ab

isw-臥式離心泵

100-泵進、出口公稱直徑

160-葉輪名義直徑

i-流量分類

ab-葉輪經第一、二次切割

六、isw臥式管道泵產品特點：

1、泵為立式結構，進出口口徑相同，且位于統一中心線上，可象閥門一樣安  裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

2、葉輪直接安  在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

4、安  裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據管路布置的要求采用泵的豎式和橫式安  裝。
