描述

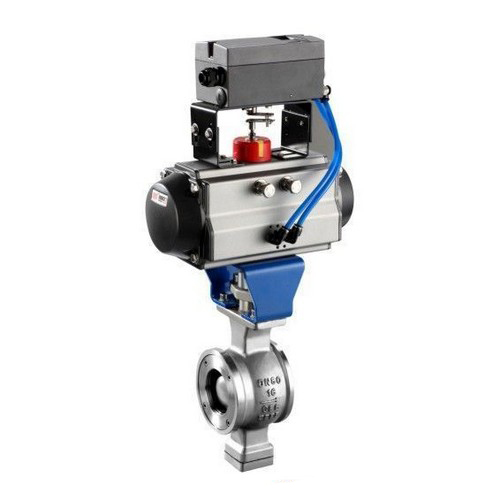

進口氣動調節v型球閥由氣動活塞式執行機構和帶v型切口的部分球面形的整體式球閥組成;以壓縮空氣為動力源，接受控制系統來的4—20ma dc(0—10madc)訊號，通過電氣轉換器或電—氣閥門定位裝置將電信號轉換成閥門動作所需要的氣信號，對球閥進行調節。

原理

氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門處于失電或失氣時的位置，以確保繼續生產。單作用在失電或失氣時，閥門處于原始極限位置（全關或全閉），以確保生產過程處于安  全位置。

產品特點

其流道通暢，流量系數大，可調范圍大，密封性能好;

其帶v型切口的閥芯，對閥座具有良好的剪切作用;

用途

調節v型球閥適用于石油化工、造紙、污水處理及冶金等行業，對含有纖維和顆粒的懸濁液介質進行流量控制，特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒流體及濃濁漿狀流體介質的自動調節。

技術參數

公稱通徑：2" -16";

公稱壓力：pn1.6-4.0mpa;

連接形式：對夾式、法蘭式;

材    料：鑄鋼、不銹鋼;

介質溫度：-20～+200～+450℃;

壓蓋形式：螺栓壓緊式;

填    料：v型ptfe填料，含浸ptfe填料，石棉編織填料;

閥芯形式：閥板;

流量特性：近似直線特性;

密封材料：不銹鋼，橡膠，四氟乙烯;
