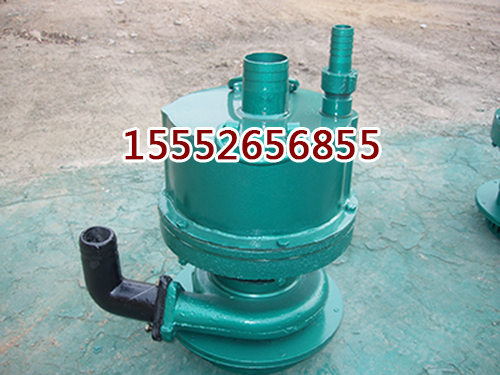

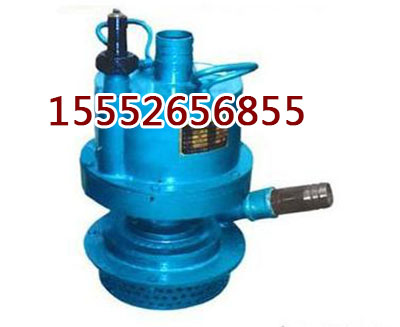

fqw20-50/w風動潛水泵

fqw20-50/w風動潛水泵，風動渦輪潛水泵，礦用風動潛水泵

fqw20-50風動潛水泵適用于含有甲  烷或煤塵爆炸危險場所抽排污水用，可廣泛應用于煤礦井下的作業面，輸送含有污物、煤粉  、泥沙等固體顆粒的地下水，也可適用于建筑樓宇、醫  院、住宅小區、市政工程、道路交通及其施工，工廠排污、小型污水處理等場合排送含有固體顆粒、長纖維的廢水、雨水、污水。

在如今這個大市場環境下，礦用風動潛水泵有很多種型號，fwqb,fqw,qyw,bqf,qyq等等，每一種型號里又根據揚程和流量分為n種，fqw20-35/w礦用風動潛水泵是fqw系列中一種最常見的風動渦fqw20-35/w礦用風動潛水泵

輪潛水泵，是以壓縮空氣為動力源，以含有污物、小直徑固體顆粒的礦井污水為輸送對象，采用潛水方式工作的固液兩相介質泵送設備。也可以輸送清水。fqw20-50風動渦輪潛水泵工作時除排氣管露出水面外，包括進水口、泵座、泵蓋在內的部分泵體需潛入水中，廣泛使用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。

fqw20-50型號含義：

型號：fqw20-50

f:  動力源為風動

q： 工作方式為潛水

w： 渦輪

輸送介質代號為污水最大流量（m3/h）：      20

最高揚程：      50

最大耗氣量（m3/min）：  3.8

額定氣壓mpa：           0.55

使用氣壓mpa：           0.2-0.65

通過顆粒最大直徑：8

外型尺寸高×直徑：467×φ274

重量：            30

fqw20-50/w型礦用風動潛水泵的拆卸與裝配

1、拆卸程序：

a、拆開防護罩，同時將下泵蓋與蝸殼分離開。

b、拆下水泵葉輪螺母，同時將蝸殼拆下，輕擊蝸殼周邊，帶動水輪與軸分開。

c、拆開進排氣罩，軸承座同時與殼體分離。

d、拆開壓蓋。

e、利用風葉中間的兩個m10螺孔，用兩只m10螺栓將風輪與軸分離。

f、拆下軸，取出摩擦片。

2、fqw15-30/w型礦用風動潛水泵裝配程序：

a、按拆卸的反順序進行即可。

b、安  裝骨架油封時，要用專用工具引導，以免損傷油封。

c、裝配下泵蓋前用手搬動水泵葉輪，觀察工件之間是否存在相互摩擦現象，如有異常，必須重新組裝調試。

聯系人：黃經理      手機：15552656855

郵箱：2258804637@  qq：2258804637

fqw20-35型號含義：

型號：fqw20-35

f:  動力源為風動

q： 工作方式為潛水

w： 輸送介質代號為污水

b：泵

30：額定流量

50：額定揚程

fqw20-35/w礦用風動潛水泵主要的技術參數：

外型尺寸高×直徑：350×260

重量：            15

最高揚程：         35

最大流量（m3/h）：      20

最大耗氣量（m3/min）：  2.2

使用氣壓kg/c㎡：        4-5

fqw20-35/w礦用風動潛水泵使用注意事項：

需要在以下環境下運行：

1．泵潛入水下的深度不超過0.40m；

2．輸送介質溫度不超過40℃；

3．工作環境溫度（2~40）℃；

4含固體顆粒的最大直徑污水泵不超過8mm，其體積濃度不超過3％．輸送介質的ph在4~10范圍內；

在風泵以額定工況運行時，單級再入式?jīng)_擊渦輪的再入室結構，可將拉氏噴管噴出的經過渦輪葉片轉向（1次做功）的氣流，重新導向渦輪（2次做功），增加了氣動效率和壓縮空氣利用率。風泵轉子由三只封閉軸承支撐（下端兩只），結構簡單，運轉平穩，性能優良，能確保在額定范圍內的高速運行。
