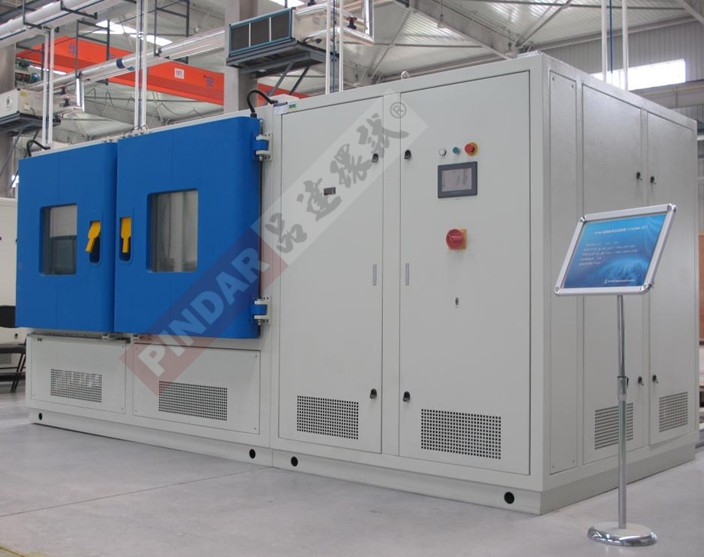

快速溫度變化試驗箱 快速升降溫試驗箱 快溫變試驗箱 產品用途

用于對電工電子、高新材料、儀器儀表、led光電、lcd\lcm、汽車部件、家電、科研、零部件、燈具、軍用設備進行高溫、低溫、快速溫變試驗，以評價其在一定的高低溫度條件下貯存和使用的適應性。

二、設備安  裝、測試使用環境要求：

環境溫度為+25℃；

相對濕度≤85％；

大氣壓80kpa ~ 106kpa；

三、快速溫度變化試驗箱 快速升降溫試驗箱 快溫變試驗箱 試樣限制

禁止易燃、爆炸、易揮發性物質試樣的試驗或儲存

禁止腐蝕性物質試樣的試驗或儲存

禁止生物試樣的試驗或儲存

禁止強電磁發射源試樣的試驗或儲存

四、快速溫度變化試驗箱 快速升降溫試驗箱 快溫變試驗箱 技術參數：

性能:在無試驗負荷、無層架情況下穩定2小時后測定的性能。另外，關于溫度上升及下降時間是指風冷式在室溫rt25℃、空載時的性能。

1. 內箱尺寸：w700×d800×h900mm

2. 溫度范圍：-70℃~＋150℃

3. 快速溫度變化范圍：-40℃~＋100℃

4. 升降溫速率：

升溫：3~15.0℃/min（線性/非線性）

降溫：3~15.0℃/min（線性/非線性）

5. 溫度波動度：±1.0℃

6. 溫度  偏差：±2.0℃

7. 溫度均勻度：≤2℃

8. 電      源：三相 ac380±38v，50±0.5hz

五、參考試驗標準：

1. b/t 10592 高低溫試驗箱技術條件

2. gb/t 10586 濕熱試驗箱技術條件

3. gb/t 2423.1 電工電子產品環境試驗 第2部分：試驗方法試驗a：低溫

4. gb/t 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗b：高溫

5. gb/t 2423.3 電工電子產品環境試驗 第2部分：試驗方法試驗cab：恒定濕熱

6. gb/t 2423.4 電工電子產品環境試驗 第2部分：試驗方法試驗db：交變濕熱（12h + 12h循環）

7. gb/t 5170.1 電工電子產品環境試驗設備檢驗方法 總則

8. gjb 150.3a 軍用裝備實驗室環境試驗方法 第3部分：高溫試驗

9. gjb 150.4a 軍用裝備實驗室環境試驗方法 第4部分：低溫試驗

10. gjb 150.9a 軍用裝備實驗室環境試驗方法 第9部分：濕熱試驗

六、空氣調節系統

1. 空氣調節方式

強制通風內循環，平衡調溫法。該方法在制冷系統連續工作的情況下，中央控制系統根據所采集到的箱內溫度信號與設定值（目標值）進行比較，得出的偏差信號經 pid 運算，輸出調節信號，自動控制加熱器的輸出功率，最終使箱內的溫度達到一種動態平衡。

2. 空氣循環裝置

不銹鋼離心風機，攪拌工作室內空氣使其在工作室和空氣調節單元（風道）之間循環流動，達到熱交換和均勻溫場等作用；

3. 空氣加熱方式：優質鎳鉻合金電加熱器；

4. 空氣冷卻方式：翅片管式換熱器；

5. 制冷方式：蒸氣壓縮式機械制冷；

七、制冷系統

1. 概述

制冷系統為設備的降溫、低溫恒溫、除濕提供冷源。根據設備的試驗狀態不同，制冷系統自動調節制冷機的運行工況，為相應試驗過程提供所需冷量，從而達到滿足設備的性能指標的目的。

2. 制冷工作原理

制冷系統采用逆卡若循環。其主要原理是使制冷劑  經壓縮機、冷凝器，節流裝置（毛細管或膨脹閥）、蒸發器等構成的制冷系統中循環并發生相變。過程大致如下：制冷劑  在蒸發器中沸騰吸收工作室內空氣的熱量；被壓縮機吸入后變成高溫高壓蒸汽；流經冷凝器被常溫空氣或水冷卻后液化，向外釋放熱量；低溫液態制冷劑  經過節流裝置，由高壓變成低壓并達到該壓力下的飽和溫度（即蒸發溫度），再流入蒸發器中蒸發吸熱。如此周而復始從而達到降溫的目的。

3. 制冷壓縮機

采用原裝進口“德國比澤爾”或“德國谷輪”壓縮機組成一套制冷系統，該壓縮機制冷量大、噪音小、能耗低、效率高，能夠長期、穩定、可靠地運行；

4. 蒸發器：翅片管式換熱器；

5. 節流裝置：膨脹閥和毛細管；

6. 冷卻方式：水冷（配冷凝水塔）；

7. 制冷劑  ：采用新型環保制冷劑

8. 主要制冷配件

膨脹閥（丹佛  斯/斯坡蘭）、電磁閥（卡斯托）、截止閥（卡斯托）、過濾器（艾默生）、壓力控制器（丹佛  斯）、油分離器（艾默生）等國外品牌。
