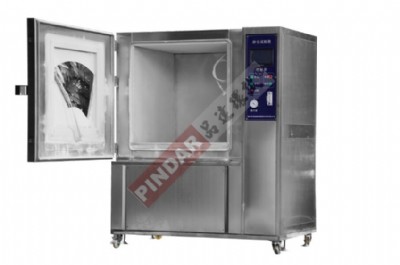

ip5x ip6x砂塵試驗箱 沙塵試驗箱 防塵試驗箱產品用途

a. 本試驗箱用于低壓電器、電機、儀器、儀表、燈具、家用電器等產品，在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著。

b. 本設備采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備。本設備的基本結構和原理及性能，本試驗箱能滿足iec-60529、iso-20653、gb2423、din-40050、gb4706、gb4208、中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求，適用于電氣產品進行第二位特征數字為“ip5x、ip6x”的防塵試驗。

本裝置不能滿足gjb150中有風源的砂塵試驗。

二、ip5x ip6x砂塵試驗箱 沙塵試驗箱 防塵試驗箱設備安  裝、測試使用環境要求：

1. 環境溫度為+25℃；

2. 相對濕度≤85％；

3. 大氣壓80kpa ~ 106kpa；

三、ip5x ip6x砂塵試驗箱 沙塵試驗箱 防塵試驗箱試樣限制

1. 禁止易燃、爆炸、易揮發性物質試樣的試驗或儲存

2. 禁止腐蝕性物質試樣的試驗或儲存

3. 禁止生物試樣的試驗或儲存

4. 禁止強電磁發射源試樣的試驗或儲存

四、ip5x ip6x砂塵試驗箱 沙塵試驗箱 防塵試驗箱設計參數

1. 內箱尺寸：h1000×w1000×d1000mm；1m3

2. 溫度范圍：rt+10℃～60℃（加熱烤塵系統）；

3. 氣流速度：不超過2m/s

4. 粉  塵濃度：2～4kg/m3；

5. 粉  塵規格：能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉  ；

6. 振擊時間：1s-999h可調；

7. 吹塵時間：1s-999h可調；

8. 粉  塵除濕：電加熱除濕；

9. 試驗品壓力差：a 低于大氣壓1.98kpa 或 b無壓力差

10. 配有低于氣壓測試的抽氣及顯示測量系統；

11. 運行方式：程序方式、定值方式；

12. 控制系統：嵌入式大屏液晶觸摸屏

13. 數據保存及打印（此為選裝配件）

14. 引線孔：φ50 mm；帶密封膠堵。

15. 砂塵箱內外箱體：內部sus304不銹鋼，外烤漆或不銹鋼

16. 安  全保護：風機過電流報警；電源缺相、相序保護；意外情況自動停機并切斷電源。

17. 空載時要有溫濕度檢測系統，并帶有顯示功能。

18. 密封試驗箱內的粉  末循環泵可用能使滑石粉  懸浮的其他方法代替。滑石粉  應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉  用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。

19. 被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變試驗箱內的氣壓實現試驗箱內氣壓周期性變化。

20. 試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kpa，受測產品開孔部位需有直徑5cm的純平接觸面，如果不符合此要求，設備購買使用方需自行定制相應夾具。

21. 儀器應有緊急急停裝置，以確保試驗異常時的安  全。

22. 密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。

23. 應有試驗后粉  塵回收處理功能，設備的各項操作功能應滿足標準gb4208-2008中的13.4條款要求。

五、控制系統

1. 控制系統

  高精度pid數顯儀表

  pt100測試傳感器

  安  全保護裝置

  儀表超溫保護功能

  電源缺相保護

  漏電斷路保護器

2. 控制器：采用可編程控制器（此控制器具備以下控制功能）

  吹塵時間（停、吹）h/m/s   可調

  循環周期：任意可調

  預設試驗時間:0s～999h99m99s 任意可調

  通電：斷—通—斷

3. 金屬篩網尺寸：標稱線徑50um，線間標稱間距75um

4. 吹風機：全塑離心風機

六、設備工作原理

    本設備由風機推動一定濃度的砂塵以一定的流速吹過試驗樣品表面,從而評價這些試驗樣品(設備)暴露于干砂或充滿塵土的大氣作用下防御塵埃微粒滲透效應的能力、防御砂礫的磨蝕或阻塞效應的能力及能否儲存和運行的能力。
