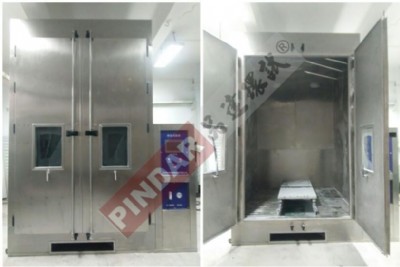

ip5x ip6x 砂塵試驗室 沙塵試驗室 防塵試驗室產品用途

a. 本試驗箱用于低壓電器、電機、儀器、儀表、燈具、家用電器等產品，在儲存、運輸和使用過程中往往會受到砂塵環境的影響。尤其是汽車、電器受砂塵的影響更為顯著。

b. 本設備采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備。本設備的基本結構和原理及性能，本試驗箱能滿足iec-60529、iso-20653、gb2423、din-40050、gb4706、gb4208、中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求，適用于電氣產品進行第二位特征數字為“ip5x、ip6x”的防塵試驗。

本裝置不能滿足gjb150中有風源的砂塵試驗。

二、砂塵試驗室 沙塵試驗室 粉  塵試驗室 設備安  裝、測試使用環境要求：

1. 環境溫度為+25℃；

2. 相對濕度≤85％；

3. 大氣壓80kpa ~ 106kpa；

三、砂塵試驗室 沙塵試驗室 粉  塵試驗室 試樣限制

1. 禁止易燃、爆炸、易揮發性物質試樣的試驗或儲存

2. 禁止腐蝕性物質試樣的試驗或儲存

3. 禁止生物試樣的試驗或儲存

4. 禁止強電磁發射源試樣的試驗或儲存

四、設計參數

1. 工作室尺寸：按需定制

2. 溫度范圍： rt+10℃～60℃（加熱烤塵系統）；

3. 濕度范圍：≤85％rh；

4. 氣流速度：不超過2m/s

5. 粉  塵濃度： 2～4kg/m3；

6. 粉  塵規格： 能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉  ；

7. 振擊時間：1s-999h可調；

8. 吹塵時間：1s-999h可調；

9. 粉  塵除濕：電加熱除濕；

10. 試驗品壓力差：a 低于大氣壓1.98kpa 或 b無壓力差

11. 配有低于氣壓測試的抽氣及顯示測量系統；

12. 運行方式：程序方式、定值方式；

13. 控制系統：嵌入式大屏液晶觸摸屏

14. 數據保存及打印

15. 引線孔：φ50 mm；帶密封膠堵。

16. 砂塵房內外室體：外層304砂面鋼板，

17. 安  全保護：風機過電流報警；電源缺相、相序保護；意外情況自動停機并切斷電源。

18. 空載時要有溫濕度檢測系統，并帶有顯示功能。

19. 密封試驗箱內的粉  末循環泵可用能使滑石粉  懸浮的其他方法代替。滑石粉  應用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm。滑石粉  用量為每立方米試驗箱容積2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。

20. 被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變試驗箱內的氣壓實現試驗箱內氣壓周期性變化。

21. 試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kpa。

22. 儀器應有緊急急停裝置，以確保試驗異常時的安  全。

23. 密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。

24. 應有試驗后粉  塵回收處理功能，設備的各項操作功能應滿足標準gb4208-2008中的13.4條款要求。

五、控制系統

1. 控制系統

  高精度pid數顯儀表

  pt100測試傳感器

  安  全保護裝置

  儀表超溫保護功能

  電源缺相保護

  漏電斷路保護器

2. 控制器：采用可編程控制器（此控制器具備以下控制功能）

  吹塵時間（停、吹）h/m/s   可調

  循環周期：任意可調

  預設試驗時間:0s～999h99m99s 任意可調

  通電：斷—通—斷

3. 金屬篩網尺寸：標稱線徑50um，線間標稱間距75um

4. 吹風機：全塑離心風機
