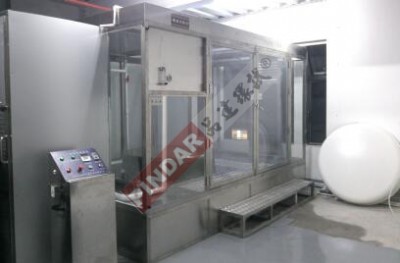

gjb-150.8a軍標風源淋雨箱 裝備風源淋雨試驗室 概述

裝備外殼防護環境適應性試驗、質量評測、定型試驗，其試驗項目為為吹雨、 強化、滴雨試驗，評估項目如下：

1．保護罩或保護殼防止滲雨的有效性；

2．設備在淋雨暴露期間或之后滿足其性能要求的能力；

3．設備由于淋雨造成的物理損壞；

4．雨水排除系統是否有效。

二、gjb150.8a軍標風源淋雨試驗室的制造標準：

gjb 150.8-1986 《裝備設備實驗室環境試驗方法 淋雨試驗》

gjb 150.8a-2009 《裝備實驗室環境試驗方法 第8部分：淋雨試驗》

gjb 367a-2001 《裝備通信設備通用規范》

gjb 360a-1996 《裝備及電氣元件試驗方法》

gjb 548b-2005 《微電子器件試驗方法和程序》

三、技術參數：

1. 內箱尺寸（mm）：依受測產品尺寸定制（深×寬×高）

2. 試驗臺轉速（rpm）：1 ~3可調

3. 風速：18米每秒（水滴吹成45°）

4. 項目一：風源淋雨

①　降雨強度3cm/h、5cm/h、8cm/h、可調節和設定，連續降雨時間≥4小時。

②　可實現雨滴直徑為0.5～4.5mm。

③　水平風速≥18m/s，風源相對于試驗樣品的方向，能使雨從水平方向變到45°角而均勻地對試驗樣品一側面吹打。

5. 項目二：強化

④　針對大尺寸產品，需按程序二制作，本方案書不含程序二方式，需另做室體。

⑤　如需做程序二測試，請告知受測產品長、寬、高的尺寸，產品的重量。

6. 項目三：滴雨：

①　雨滴直徑范圍：0.5～4.5mm ；

②　雨滴均勻降落，使試驗臺面上樣品所有向上的表面在試驗期間能同時經受到雨滴；

③　具備從高1m處勻速降落的雨水且試驗持續時間大于15min的試驗能力；

④　噴嘴為方格噴霧點陣或其它交錯的點陣；

⑤　滴水箱采用真空設計，配以氧化合金鋁及高防銹不銹鋼材質構造，噴咀接觸位黃銅錐形設計，方便及時安  裝及更換針咀；

7. 控制系統：公司自主研發控制系統。

8. 電源：380v   50hz   25kw

9. 執行標準：gjb150.8a 2009
