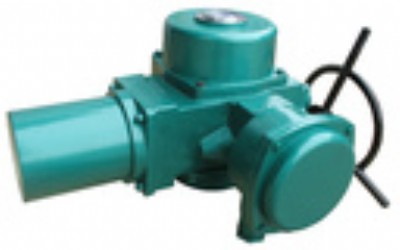

智能一體化調節型q型電動執行器介紹
一、智能一體化調節型q型電動執行器，為智能一體化調節型電動執行器，除具有整體型的特點與功能外，主要具有調節功能，一般用在需要精確調節介質流量的環境中。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
我司電動執行機構生產基地揚州 電力設備、環保化工、熱電行業、石油化工、管道工程、水利工程、閥門、風門等行業均有使用。
二、智能一體化調節型q型電動執行器控制系統與電動裝置集合于一體稱為整體型電動裝置，其電氣部分主要由整體型模塊、按鈕盒、開度表（或數顯指示器）、接觸器等組成，見圖6。電氣元件安  裝在一塊可翻轉的板上，以便對力矩控制機構、行程控制機構、開度指示機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊為現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒蓋為遠方控制，遠程為24vdc開關觸點控制（24vdc已內供），打開蓋子為現場操作。在整體型基礎上引入調節模塊即形成整體調節型電動裝置，其電氣部分由調節模塊、按鈕盒、開度表（或數顯指示器）、接觸器等組成。可接收和輸出4~20ma標準信號。

三、智能一體化調節型q型電動執行器工作環境和主要技術參數
3.1 電源：常規，三相380v（50hz）
特殊，三相660v、415v（50hz、60hz）；
單相220v、110v（50hz、60hz）
3.2 工作環境
3.2.1 環境溫度： -20~+60℃  （特殊訂貨 -40~+80℃）
3.2.2 相對濕度：≤95％（25℃時）
3.2.3 防護類型
3.2.4工作制：短時10分鐘（特殊訂貨30分鐘）
型號有：
q10-1t,q20-1t,q30-1t,q40-1t,w60-1t,q90-1t,q120-1t,q200-1t,q250-1t,q300-1t,q400-1t,q500-1t,q800-1t,q1000-1t
q10-0.5t,q20-0.5t,q30-0.5t,q40-0.5t,w60-0.5t,q90-0.5t,q120-0.5t,q200-0.5t,q250-0.5t,q300-0.5t,q400-0.5t,q500-0.5t,q800-0.5t,q1000-0.5t
