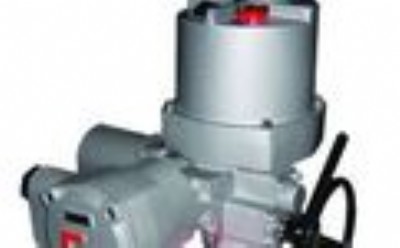

一．執行器.q普通型防爆執行器概述:
   有些反轉閥門電動設備，簡稱為q型電裝。是閥門完成敞開、封閉或調理操控的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90。反轉的閥門。
    本系列電動設備可遠距離操控，也可現場操作。廣泛用于電力、冶金、石油、化工、食物、紡織、造紙、制藥、水廠和污水處理等職業。
    本商品的功能契合jblt8528-1997“普通型閥門電動設備技能條件》的規則；隔爆型的功能契合gb3836.1-2000《爆炸性氣體環境用電氣設備第1有些：通用請求）》，gb3836.2-2000《爆炸性氣體環境用電氣設備第2有些：隔爆型”d”》及jb/t8529-1997《隔爆型閥門電動設備技能條件）>的規則。
    有些反轉電動設備按防護類型可分為戶外型和隔爆型；
按操控辦法又可分為慣例型、全體型和全體調理型。
二．有些反轉閥門電動設備 類型表明辦法：
a現場按鈕．f1信號輸出4-20ma
防護／爆等級：w戶外型；b隔爆型；全體型；t全體調理型。
輸出軸轉圈數：阿拉伯數字表明，無數字見表1
輸出轉速：阿拉伯數字表明，單位r/min（轉／分）
額外輸出轉矩：阿拉伯數字表，單位kgf．m
商品型式：dqw有些反轉電示動設備，ddq為疊加構造
類型示例：
1．dqw10-1b表明有些反轉電動設備，輸出轉矩10kgf-m(100 nm)，輸出轉速1 r/min，隔爆型。
2．ddqw1200-0.44bt疊加構造，輸出轉矩12000n.m,輸出轉速：0.44 r/inin^防爆一體化智能型。
三：有些反轉閥門電動設備 工作環境和首要技能參數：
3,1電源：慣例，三相380v (50hz)
    特別，三相660v、415v (50hz、60hz)；
    單相220v、ilov (50hz、60hz)
3.2工作環境
3.2．i環境溫度：-20~~-60℃  （特別訂購-40～ 80℃）
3.2.2相對濕度：≤95％（25℃時）
3.2.3防護類型
3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型：有dl和diibt4兩種，dl適用于煤礦非采掘工作面；diibt4用于工廠，適用于環境為iia、iib級tl-t4組的爆炸性氣體混合物。  （詳見gb3836.1）
3.2.4防護等級：ip55（特別訂購ip65、ip67）
3.2.5工作制：短時10分鐘（特別訂購30分鐘）
四、有些反轉閥門電動設備 構造構成：
4.1電動機：戶外型采用ydff型，隔爆型采用ybdff型閥門專用異步電動機
4.2減速組織：由一對直齒輪和少齒差行星輪兩級傳動構成。電動機的動力經減速組織傳遞給輸出盤。
4.3力矩操控組織：構造見圖4。當輸出軸上遭到一定轉矩后，蝸桿除旋轉外還發生軸向位移，由蝸桿上的齒條股動齒軸滾動，當輸出力矩增大到整定轉矩時，則緊固在齒軸上的凸輪使微動開關動作，然后堵截電動機電源，電動機停轉，以此完成對電動設備輸出轉矩的操控，到達維護閥門的意圖。
4.4行程操控組織：構造見圖5。凸輪軸與輸出盤同步滾動，當凸輪軸轉至預先設定的行程方位時，緊固在凸輪軸上的凸輪使徽動開關動作，堵截電動機電源，然后完成對電動設備行程的操控。
4.5開度指示組織：構造見圖5。開度指示盤固定于行程開關上，凸輪軸滾動使指針一起滾動，以指示閥門的開關量，一起，凸輪軸上的開度齒輪經過中間齒輪股動電位器齒輪，電位器軸滾動，供遠傳開度指示用。
4.6手電動切換：全自動切換，需手動時直接滾動手輪即可操作電動設備；需電動時直接電動操作，沒有切換手柄的操作。
留意：電劫運行時請勿滾動手輪1
4.7機械限位：參見圖1，當行程操控組織不起作用時，用于維護閥門不至超行程而引起事故卸、調試時不可損害密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
