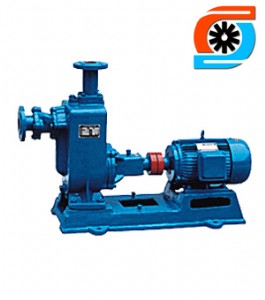

zx自吸泵產品概述

zx自吸泵是上海邦瀑泵業制造有限公司結合大量技術資料實淺、吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安  裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞動條件。

zx自吸泵產品用途

1、適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗、設備冷卻等。

2、裝上搖臂式噴頭、又可將水沖到空中后，散成細小雨滴進行噴霧，是農場、苗圃、果園、茶園的良好機具。

3、適用于清水、海水及帶有酸  、堿  度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100厘珀、含固量可達30％以下)。

4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機進行壓濾的最理想配套泵種。

zx自吸泵工作原理

zx自吸泵采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸人室所存的液體及吸人管路中的空氣一起吸人，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進人氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸人管路中吸人的氣體再次混合，在高速旋轉葉輪作用下，又流向管道泵葉輪外緣，按道這樣的循環周期反復運作直到進口端和泵腔內所有空氣被吸盡排空形成真空狀態，以此完成自吸過程進入最佳工作狀態。

zx自吸泵安  裝：

1、在泵與電動機直聯傳動時，應注意泵軸與電動機輸出的同軸度；泵安  裝的準確與否對泵的運行平穩性和使用壽命有較大的影響，因此必須仔細認真地安  裝和校正。

2、泵聯軸器必須用螺母緊固好，并鎖螺母，謹防螺母松動，否則易引起葉輪竄動，造成機械故障。

3、為使泵體內能夠保持一定的儲存液，以達到較好的自吸能力和防止機械密封的千磨擦，必須使泵的進口高于泵軸中心線。

4、泵在安  裝時，應使泵及管路的靜電接地電阻達到其規定要求。

5、安  裝時應嚴格檢查泵殼及管路中有無石塊，鐵砂等雜物。

6、校正泵聯軸器及電機動聯軸器的安  裝間隙及同軸度，其不同軸度允許偏差為0. 1毫米。泵軸和電動機軸的高度差可在底腳上墊銅皮或鐵皮調整。

7、在機組實際運轉3-4小時后，作最后檢查，如無不良現象，則認為安  裝已妥，在試運轉中應檢查軸7的溫度，軸承體的溫度不宜超過70℃。

8、該泵軸承體凡設有冷卻室裝置的冷卻zl<接頭供配內孔為 12的膠管或塑料管之用，其螺紋尺寸為 m12× 1 .75 。

9、在泵的出口管路上如裝有單向閥而在自吸過程中不能使泵順利地排出氣體時，應在泵的出口處加接排氣小管及閥。

不銹鋼自吸離心泵拆裝順序：

a.     拆下電動機或脫出聯軸器。

b.拆出軸承體總成，檢查葉輪和前口環的徑向間隙，檢查葉輪螺母有無松動。

c.拆下葉輪螺母，拉出葉輪，檢查葉輪和后密封環的徑向間隙。

d.松出機械密封的緊定螺釘，拉出機械密封的動5不部分，檢查動、靜環端面的貼合情況，檢查“o”形密封圈(或緩沖墊)的密封情況。

e.旋出聯軸器的緊定螺母，拉出聯軸器。

f.拆下軸承端蓋，拆出泵軸和軸承。

g.安  裝時以相反順序迸行裝配即可。

  自吸泵的特點是能做到首次引流永久自吸，從設計上避免了其它離心泵對于液位低于水泵時無法正常工作的缺點，其它離心泵只能在泵體及管路完全充滿水且水位必須高于水泵的情況下才能夠正常輸送介質，而水位低于泵體時其它離心泵則表現得無能為力，自吸泵剛好填補了這一性能空缺，自吸泵允許吸程6米，只需要初次使用時在泵體里注滿水，完全可以忽略掉進口管路是否有水，它可以通過葉輪高速運轉使泵體里的水與大氣混合成為霧狀從而使泵體內吸入口產生強烈的負壓將進口管路吸成真空，利用真空將水池中的水吸進泵體達到自吸效果。真正的做到一次引流永久自吸的目的。
