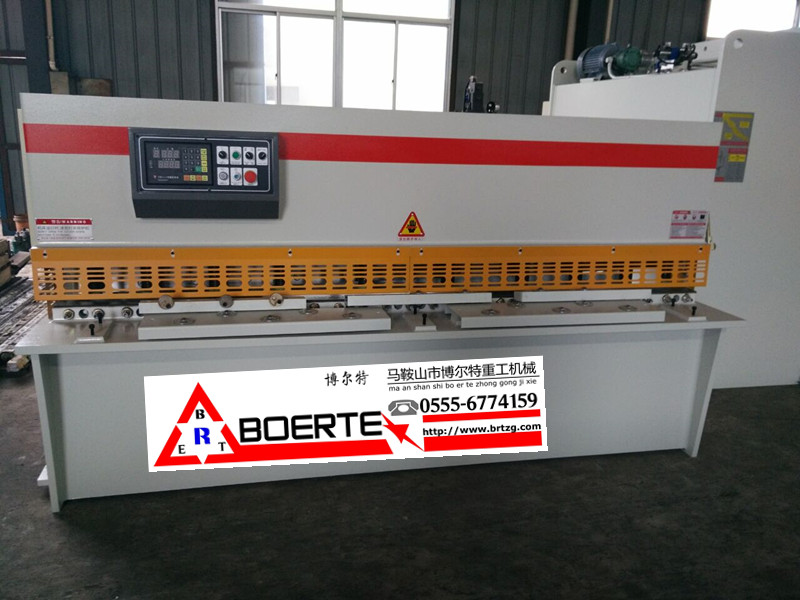

液壓擺式數控剪板機

    型號:qc12k-4*2500

二、主要技術參數及要求

1、技術參數序號項  目參  數  值單位備    注1可剪最大板厚4mm材料按σb＝450mpa計2可剪最大板寬2500mm 3剪切次數20次/分 4剪切角度1.5° 5喉口深度100mm 6后擋料

調節范圍10～600mm 7擋料精度≤±0.2mm 8主電機功率4kw 9機器外形尺寸長3000mm 寬1500mm 高1600mm  2、機床結構說明

液壓傳動、擺式刀架。機架整體焊接堅固耐用，使用蓄能器油缸回程，平穩迅速。

具有無級調節行程的功能，上下刀片刃口間隙量用手柄調節，刀片間隙均勻度易調整

防護柵與電氣聯鎖確保操作安  全。

數控系統與位置編碼器組成閉環控制系統，速度快、精度高、穩定性好，能精確地保證后擋料位移尺寸的精度.

   整機采用全鋼焊接結構(墻板、工作臺、刀架體均二次回火，消除應力)。焊接部位振動消除應力，具有很好的剛性與穩定性。

  采用先進的液壓集成閥塊。結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。

  蓄能器回程平穩、迅速。

  刀片間隙手輪調整，準確、迅速、方便。

  電動后擋料尺寸及剪切次數有數字顯示裝置。

  滾動托料球，減少板料劃傷，并可減少摩擦阻力。

  油缸：45號鋼調質處理，內孔精鏜、擠壓。

  活塞桿：45號鋼調質處理，外圓鍍鎳、磷。
