一、概述：

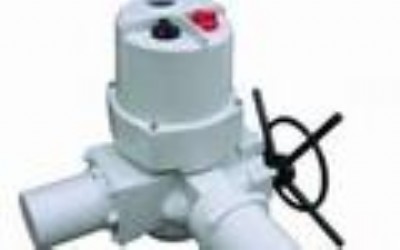

q30-1z一體化部分回轉開關型閥門電動裝置,揚州玉林閥門控制有限公司
二、詳細說明：
揚州玉林牌q部分回轉智能一體化開關型閥門電動裝置，質量保證，產品實行三包，售后服務優良，產品終身保修歡迎咨詢洽談。
q型部分回轉智能一體化開關型型電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。dzw系列多回轉電動裝置使用于蝶閥、球閥、風門。它可以準確地按控制指令動作，是對各類閥門、風門實現遠控、集控和自動控制的必不可少的驅動裝置。該系列產品不僅用于電站，還可以用于石化、冶金、公共事業等

主要的產品型號：q10/、q20、q30、q40、q60、q90、q120、q200、q250、q300、q400、q500

特點：
1、 全中文顯示：一體化多回轉電動執行器視窗采用高清

晰lcd數字、全中文及標示符液晶顯示屏。
2、 相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3、 缺相保護：具有電源缺相保護功能。
4、控制模式：提供4~20ma信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
5、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完第一個指令后再執行下一個指令。
7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門會動作，只有向反向動作一下，即可解除過力矩保護。
8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。&160&160&160&160&160&160&160&160&160&160&160&160&160&160&160&160&160&160 一體化部分回轉開關型閥門電動裝置把電氣控制部分與常規電裝合成一體簡稱整體式電裝。是玉林公司全力開發的一款閥門用電動裝置。對用戶安  裝，調試，檢修十分方便，可大大地節省安  裝費用，縮短安  裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級ip65（最高為67）。

q系列電裝適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門，產品性能穩定，手電動自由切換，操作簡單。防護等級ip65（最高為67）。

一體化部分回轉閥門電動裝置把電氣控制部分與常規電裝合成一體簡稱整體式電裝。是中南公司全力開發的一款閥門用電動裝置。對用戶安  裝，調試，檢修十分方便，可大大地節省安  裝費用，縮短安  裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級ip65（最高為67）。一體化部分回轉閥門電動裝置qz10，q10-1z，qz20，q20-1z，qz30，q30-1z。

該裝置可以不配套電控箱/電控柜，機頭上帶控制按鈕，可就地控制。切換成遠程時，可接受中央控制室的dcs或plc信號集中控制（調節型可接受4-20ma模擬量信號），同時輸出相應的4-20ma閥位反饋信號，極大程度上實現了工業控制自動化。

部分回轉閥門電動裝置，簡稱為q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。

本系列電動裝置可遠距離控制，也可現場操作。是中南公司全力開發的一款廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業的全新產品。

本產品的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合gb3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型閥門電動裝置技術條件》的規定。

部分回轉電動裝置按防護類型可分為戶外型和隔爆型；

按控制方式又可分為常規型、整體型和整體調節型。

2.型號表示方法

q 10-1w a表示帶現場按鈕；f表示帶4-20ma信號輸出

z：表示整體型；t：表示整體調節型

防護類型：b表示隔爆型；無代為戶外型

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m

產品型式：q或dq表示部分回轉電動裝置。q為一體結構dq為疊加結構。

主要型號有：qz10，q10-1z，qz20，q20-1z，qz30，q30-1z，qz40，q40-1z，qz60，q60-1z，qz90 ，q90-1z，qz120，q120-1z，qz200，q200-1z，q10-0.5z，q20-0.5z，q30-0.5z，q40-0.5z，q60-0.5z ，q90-0.5z， q120-0.5z， q200-0.5z，q10-0.5w/z，q20-0.5w/z，q30-0.5w/z，q40-0.5w/z ，q60-0.5w/z ，q90-0.5w/z， q120-0.5w/z， q200-0.5w/z，q10-1w/z，q20-1w/z ，q30-1w/z ，q40-1w/z，q60-1w/z ，q90-1w/z，q120-1w/z，q200-1w/z, q250-0.5w/z,q300-0.5w/z,q400-0.5w/z,q500-0.5w/z,qz250，qz300，qz400，qz500
