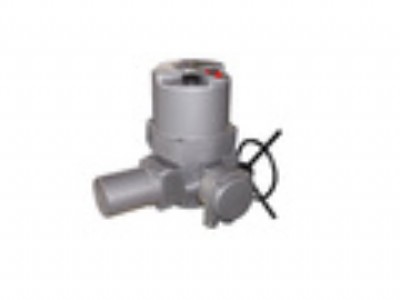

q20-1t部分回轉調節型閥門電動裝置
揚州玉林q型部分回轉閥門電動裝置、q型電動裝置、qw戶外型閥門電動裝置、qb閥門電動裝置
品牌：揚州玉林 類型：部分回轉電動裝置 適用范圍：蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門
部分回轉閥門電動裝置，簡稱為q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。 是揚州玉林公司全力開發的一款可遠距離控制，也可現場操作的產品。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
電源：常規，三相380v（50hz）；特殊，三相660v、415v（50hz 、60hz）；單相220v、110v（50hz 、60hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95％（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅰ和dⅱbt4兩種，dⅰ適用于煤礦非采掘工作面；dⅱbt4用于工廠，適用于環境為ⅱa、ⅱb級t1~t4組的爆炸性氣體混合物。（詳見gb3836.1）
防護等級：ip55 （特殊訂貨ip65、ip67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
揚州玉林部分回轉普通開關型q型電動裝置型號：
q10-1w、q20-1w、q30-1w、q40-1w、q60-1w、q90-1w、q120-1w、q200-1w
q10，qw10 ，q20，qw20 ，q30，qw30 ，q40，qw40 ，q60，qw60 ，q90，qw90 ，q120，qw120， q200，qw200
部分回轉整體型：q10-1z、q20-1z、q30-1z、q40-1z、q60-1z、q90-1z、q120-1z、q200-1z
部分回轉調節型：q10-1t、q20-1t、q30-1t、q40-1t、q60-1t、q90-1t、q120-1t、q200-1t
同類產品其他型號有：qz10，q10-1z，qz20，q20-1z，qz30，q30-1z，qz40，q40-1z，qz60，q60-1z，qz90 ，q90-1z，qz120，q120-1z，qz200，q200-1z，q10-0.5z，q20-0.5z，q30-0.5z，q40-0.5z，q60-0.5z ，q90-0.5z， q120-0.5z， q200-0.5z，q10-0.5w/z，q20-0.5w/z，q30-0.5w/z，q40-0.5w/z ，q60-0.5w/z ，q90-0.5w/z， q120-0.5w/z， q200-0.5w/z，q10-1w/z，q20-1w/z ，q30-1w/z ，q40-1w/z，q60-1w/z ，q90-1w/z，q120-1w/z，q200-1w/z
部分回轉整體隔爆型：qzb10、qzb20、qzb30、qzb40、qzb60、qzb90、qzb120、qzb200
部分回轉調節隔爆型：qtb10、qtb20、qtb30、qtb40、qtb60、qtb90、qtb120、qtb200
q10-tb、q20-tb、q30-tb、q40-tb、q60-tb、q90-tb、q120-tb、q200-tb
q10-bt、q20-bt、q30-bt、q40-bt、q60-bt、q90-bt、q120-bt、q200-bt
型號表示方法
q 10-1w
a表示帶現場按鈕；f表示帶4-20ma信號輸出
w ：表示普通戶外型； z：表示整體型；t：表示整體調節型
防護類型：b表示隔爆型；無代號為戶外型
輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
額定輸出轉矩：阿拉伯數字表示，單位n.m
產品型式：q或dq表示部分回轉電動裝置。q為一體結構dq為疊加結構。
揚州玉林部分回轉防爆型q-b型電動裝置型號：
qb10、q10-1b、qb20、q20-1b、qb30、q30-1b、qb40、q40-1b、qb60、q60-1b、qb90、q90-1b、qb120、q120-1b、qb200、q200-1b、q10-0.5b、q20-0.5b、q30-0.5b、q4-0.5b、q60-0.5b、q90-0.5b q120-0.5b、q200-0.5b、q300-0.5b、q400-0.5b
izq、isq非侵入式智能一體化部分回轉電動執行機構主要型號有：
isq10k-24c-1w， isq15k-24c-1w， isq20k-24c-1w， isq30k-24c-1w， isq45k-24c-1w，isq60k-24c-1w， isq90k-24c-1w， isq120k-24c-1w， isq180k-24c-1w，isq10m-24c-1w， isq15m-24c-1w， isq20m-24c-1w， isq30m-24c-1w，isq45m-24c-1w，isq60m-24c-1w，isq90m-24c-1w，isq120m-24c-1w，isq180m-24c-1w
izq10-18，izq15-18，izq20-18，izq30-18，izq45-18，izq60-18
izq10-24，izq15-24，izq20-24，izq30-24，izq45-24，izq60-24
組成機構：q型電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。
