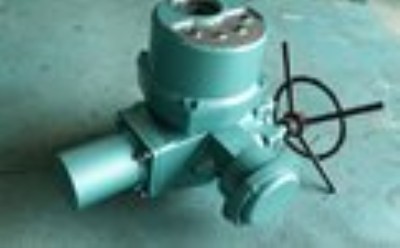

q型調節防爆閥門電動裝置，型號有q10-1b/z，q20-1b/z，q30-1b/z，q40-1b/z，q60-1b/z，q90-1b/z，q120-1b/z，q200-1b/z，q250-1b/z.
q系列電裝適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門，產品性能穩定，手電動**切換，操作簡單。防護等級ip65（最高為67）。
一體化部分回轉閥門電動裝置把電 氣控制部分與常規電裝合成一體簡稱整體式電裝。是中南公司全力開發的一款閥門用電動裝置。對用戶安  裝，調試，檢修十分方便，可大大地節省安  裝費用，縮短安  裝周期，可現場按鈕連續操作，也可遠控，集控和自控，內部有相序識別及缺相保護功能，防護等級ip65（最高為67）。
該裝置可以不配套電控箱/電控柜，機頭上帶控制按鈕，可就地控制。切換成遠程時，可接受中央控制室的dcs或plc信號集中控制（調節型可接受4-20ma模擬量信號），同時輸出相應的4-20ma閥位反饋信號，極大程度上實現了工業控制自動化。
1. 概述
部分回轉閥門電動裝置，簡稱為q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
本系列電動裝置可遠距離控制，也可現場操作。是中南公司全力開發的一款廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業的全新產品。
本產品的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合gb3836.1-2000《**性氣體環境用電氣設備第1部分：通用要求》，gb3836.2-2000《**性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型閥門電動裝置技術條件》的規定。
部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
按控制方式又可分為常規型、整體型和整體調節型。
2.型號表示方法
q 10-1w a表示帶現場按鈕；f表示帶4-20ma信號輸出
z：表示整體型；t：表示整體調節型
防護類型：b表示隔爆型；無代號為戶外型
輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
額定輸出轉矩：阿拉伯數字表示，單位kgf?m
產品型式：q或dq表示部分回轉電動裝置。q為一體結構dq為疊加結構。
主要型號有：qz10，q10-1z，qz20，q20-1z，qz30，q30-1z，qz40，q40-1z，qz60，q60-1z，qz90 ，q90-1z，qz120，q120-1z，qz200，q200-1z，q10-0.5z，q20-0.5z，q30-0.5z，q40-0.5z，q60-0.5z ，q90-0.5z， q120-0.5z， q200-0.5z，q10-0.5w/z，q20-0.5w/z，q30-0.5w/z，q40-0.5w/z ，q60-0.5w/z ，q90-0.5w/z， q120-0.5w/z， q200-0.5w/z，q10-1w/z，q20-1w/z ，q30-1w/z ，q40-1w/z，q60-1w/z ，q90-1w/z，q120-1w/z，q200-1w/z, q250-0.5w/z,q300-0.5w/z,q400-0.5w/z,q500-0.5w/z,qz250，qz300，qz400，qz500
型號示例：
1）dqw10-1eb 表示部分回轉電動裝置，輸出轉矩10kgf?m（100 n?m），輸出轉速1 r/min，隔爆型。
2）ddqw1200-0.44ebt疊加結構,輸出轉矩，輸出轉速：0.44 r/min,防爆一體化智能型。
3.工作環境和主要技術參數
3.1電源：常規，三相380v（50hz）
特殊，三相660v、415v（50hz、60hz）；
單相220v、110v（50hz、60hz）
3.2工作環境
3.2.1環境溫度：-20~ 60℃ （特殊訂貨 -40~ 80℃）
3.2.2相對濕度：≤95％（25℃時）
3.2.3防護類型
戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
隔爆型：有di和diibt4兩種，di適用于煤礦非采掘工作面；diibt4用于工廠，適用于環境為iia、iib級t1-t4組的**性氣體混合物。（詳見gb3836.1）
3.2.4防護等級：ip55（特殊訂貨ip65、ip67）
3.2.5工作制：短時10分鐘（特殊訂貨30分鐘）
