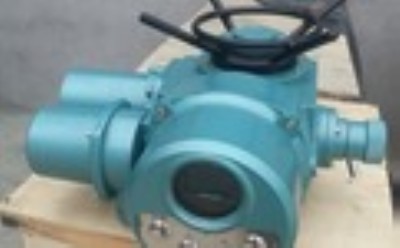

玉林dzz30-24開關型執行器的簡單介紹
智能開關一體化多回轉閥門電動裝置dz-z廣泛應用于工業驅動閘閥,截止閥,大口徑蝶閥和大口徑球閥等做多回轉的閥門,產品性能穩定,手電動自由切換,操作簡單! 本系列電裝對用戶安  裝,調試,檢修十分方
玉林dzz30-24開關型執行器的詳細信息
【智能一體化電動執行器dzz30-24】基本說明
多回轉閥門電動裝置，簡稱為z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合gb3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型閥門電動裝置技術條件》的規定。
多回轉電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型

【智能一體化電動執行器dzz30-24】產品特點
ni3系列智能型電動執行器控制模塊，運用了先進的微計算機、表面貼裝（smt)、電磁兼容 (emc)等技術，大規模采用了專用集成電路模塊。
ni3系列智能型電動執行器控制模塊可通過遠程控制、現場控制、總線型集中控制（可選）三種 控制方式，對閥門實現開啟、關閉與調節。具有控制原理先進、功能全面、長期穩定可靠、集成度高、 發熱量小、裝卸方便、維護簡單等特點，并可通過紅外遙控器對其進行非侵入式的快速設置，采用全 視角lcd段碼液晶顯示器，有中英文二種菜單式顯示界面可選，閥門的運行參數、工作狀態可清晰直 觀的進行現場監控。并可通過rs485工業總線或信號輸出連線與監控室進行遠程集中監控（可選）.
ni3系列產品各項性能指標超越jb/t8219~1999《工業過程測量和控制系統用電動執行機構》的要求， 產品得到廣泛應用與長期穩定運行驗證.
4.13采用歐洲先進原裝產品作為中央微處理器，結合現代先進的電子技術、集成smt貼裝工藝，模塊 工作電源電壓范圍寬，抗干擾能力強，可在線編程，滿足閥門惡劣的工作環境、持續穩定運行、 控制精準的要求。
4.14非侵入式設計，調試簡單、直觀；全視角lcd菜單式顯示界面：有中英文二種語言可選；中央微處理器自帶eeprom斷電自記憶功能，對閥門設置參數和實時運行顯示數據存儲；各種故障信息、閥頭開度、負載適時電流、輸入電流信號值、閥頭工作狀態、控制方式選擇、總線功能選擇、行 程設定等閥頭所有參數與狀態都可以在lcd顯示屏上進行顯示、設定。
4.15模塊輸出位移精確定位，整體比例調節型模塊將放大器、模數轉換、位置發送功能集成在一起，真正實現機電一體化、控制一體化，調節型模塊接收4一20ma電流，輸出4一20ma電流信號。開關 型模塊接收電位器電阻信號，通過可控桂控制閥頭的開關。
4.16為克服閥頭的慣性惰走，精確定位，調節型模塊具有反接制動功能。
4.17四位非貫通式磁鋼控制電氣殼內的霍爾元件操作。
4.18電子剎車及無火花換相技術，可控硅元件控制輸出，通過軟硬件二級互鎖確保輸出正常。同時采 用負載切斷時，無火花換相技術。
4.19電器輸出可任意組態，以滿足不同工況需求。
4.20完備的多重保護功能：
a：輸入、輸出信號光電隔離，具有2.5kvrms高電壓保護功能：
b：雙向超行程保護功能：當執行機構輸出有效行程超過設定行程時，該功能起作用，lcd屏顯示 開過載或關過載報瞥，同時有一對無源開關點與報警信號點閉合，提示現場操作人員;
c：自動鑒相、換相功能：適時檢測相序，當出現錯相導致電機運行方向錯誤時，模塊自動關閉閥頭進行換相；
d：缺相檢測：模塊帶有輸入電源缺相檢測與輸出電機缺相檢測，出現缺相時，模塊自動關閉閥頭， 故障報警信號點閉合；
e：電機過熱、瞬時反轉、斷電、過載等綜合故障報警；
f：斷信號保護功能：當信號意外中斷時執行機構停在當前工作位置不會造成全開、全關的現象，保證整個系統的穩定性、安  全性，故障報警信號點閉合；
g：控制狀態的密碼鎖定功能；
h：傳感器故障保護：位置傳感器本身故障或執行器運行后連續5s未采集到信號變化，或與開閥、 關閥信號相反等，模塊自動關閉閥頭，lcd屏上“全開” “全關”同時閃爍，故障報瞥信號點閉合。
4.21選用單圈電位器或多圈電位器二種角度檢測方式。
4.22自動切換功能：系列模塊可實現“遠程自動/遠程手動/現場”三種工作狀態切換；
遠程開閥、關閥信號可接收dc24v、ac220v二種信號；紅外遙控操作，與現場操作設置方法相同。
4.23現場總線功能（可選）：可選配rs485工業總線通訊接口，可選配modbus rtu與pr0fibus通訊協 議，也可根據要求設計其他通訊接口與協議。
4.24 esd緊急事件功能選擇：緊急動作原位、全開、全關，一般出廠時設為保留原位方式。
4.25具有正、反作用選擇功能，滿足實際控制需要。
