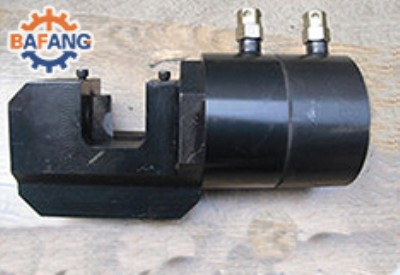

qlcc-800環鏈液壓剪

環鏈液壓剪是一種先進的切斷工具，主要用于將礦用運輸機圓環鏈切開切斷之用，也可用于其他圓鋼棒料切斷之用。圓環鏈節節相聯組成索鏈，當索鏈長度發生變化時就需要去掉某一節圓環鏈。本環鏈液壓剪專為切開切斷圓環鏈設計，工作時間短，操作簡便，減輕了工作強度，提高工作效率。本產品具有動定刀可拆卸重新刃磨或更換的特點；應用雙作用液壓缸，工作過程安  全可靠。與本廠sdb系列手動油泵、kzdb、stdb系列超高壓電動油泵、fdb系列風動油泵配套使用，可以發揮其最大效能。

主要技術性能參數

切斷對象：φ34×126以下圓環鏈

工作行程：32（mm）

最大工作壓力：63（mpa）

最大切斷力：800（kn ）

長    度：255×130×450（mm）

重    量：51（kg）

本產品執行標準：jb/jq 20303—90

操作方法

將環鏈液壓剪與油泵用高壓膠管聯接好。將環鏈按如下圖放入環鏈液壓剪工位中。轉動油泵換向手柄，使之處于加載狀態，油泵加載后環鏈液壓剪動刀開始對剪圓環鏈。當圓環鏈被切斷后，停止油泵加載并使換向手柄處于卸載狀態，環鏈液壓剪動刀回位到底，停止油泵卸載并使換向手柄處于中間狀態，然后取下環鏈，移動環鏈液壓剪轉入下一工位。注意：圓環鏈被切斷時，切斷部分將產生向外側的崩濺，務必請操作人員注意安  全！！！

刀具的拆卸和安  裝

1) 定刀：使用6mm內六方扳手拆下定刀固定螺釘2即可拆下定刀片3。安  裝順序與此相反。

2) 動刀：擰下動刀導向螺釘4，3) 旋下缸體11，4) 再擰下動刀聯接螺釘6，5) 動刀片5隨即可以取出。安  裝順序與此相反。安  裝時注意各工件要干凈，6) 配合部分涂潤滑脂，7) 動刀片5不8) 要與動刀導向螺釘4相干涉。安  裝完畢后，9) 空載往復10) 行走幾次，11) 排除液壓油路中的空氣后方可使用。

注意事項

12) 現場使用前，13) 空載往復14) 行走幾次，15) 排除液壓油路中的空氣后方可使用。

16) 現場使用盡可能不17) 要分離快速接頭，18) 以防雜物污染液壓系統。

19) 外露油口用后要帶上防塵帽；定期更換液壓油。

20) 動刀和定刀硬度高但脆性大，21) 切22) 忌用重物錘擊。
