microsoftinternetexplorer402documentnotspecified7.8 磅normal0jb-qb-gst500型火災報警控制器（聯動型）是一種最大容量可擴展到二個242編碼點回路的控制器，其布線要求如下：

控制器信號總線采用阻燃rvs雙絞線，截面積≥1.0mm2；控制器與控制器及火災顯示盤之間的通訊總線采用阻燃屏蔽雙絞線，截面積≥1.0mm2；控制器輸出的多線制控制點外接線采用阻燃bv線，截面積≥1.0mm2（海灣主機維修）；與彩色crt系統采用阻燃四芯扁平電話線，通過rs-232標準接口連接，最大連接線長度不宜超過15m。

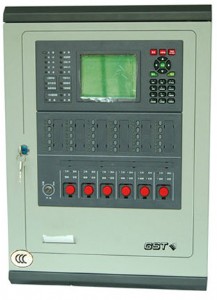

此款海灣消防設備jb-qb-gst500火災報警控制器主要技術指標

1.液晶屏規格：320×240圖形點陣，可顯示12行漢字信息

2.控制器容量：

可帶二個242地址編碼點回路，最大容量為484個地址編碼點；可外接64臺火災顯示盤；聯網時最多可接32臺其它類型控制器；64個直接手動操作總線制控制點，最大可配置12個多線制控制點。

3.線制：（海灣主機維修）

控制器與探測器間采用無極性信號二總線連接，與各類控制模塊間除無極性二總線外，還需外加二根dc24v電源總線；與其它類型的控制器采用有極性二總線連接，對于火災報警顯示盤，需外加兩根dc24v電源供電總線；與彩色crt系統采用四芯扁平電話線，通過rs-232標準接口連接，最大連接線長度不宜超過15m。

4.使用環境： 溫度： 0℃～＋40℃； 相對濕度：≤95％，不結露

5.電源：主電為交流220v，內裝dc24v  14ah密封鉛電池作備電

6.監控狀態功耗：≤55w，火警狀態最大功耗≤70w

7.外形尺寸： 500mm×700mm×170mm

8.最大接線長度：≤1000m
