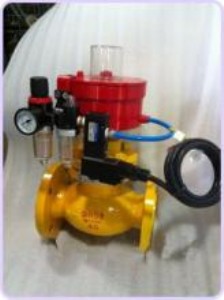

上海fy飛運供應氣動緊急切斷閥qdq421f-dn200，液氨緊急切斷閥

氣動緊急切斷閥；具有極佳的技術性能，低負荷損失和高可靠性，與遠距離氣源配套使用，利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉切斷閥。

氣動緊急切斷閥--注意事項

1，氣動型切斷閥氣缸開啟壓力≥0.3-0.6mpa，氣缸的日常工作壓力，不得低于0.4mpa,保證閥門的正常工作。

2，切斷閥采用止回閥原理，只能單向截斷，安  裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安  裝時應注意：高進低出。

3，常閉式氣動緊急切斷閥不宜長時間開啟，避免彈簧疲勞失靈。

4，訂貨須注明法蘭密封面形式，壓力等級及連接標準。qdq421f-25 40氣動緊急切斷閥

通徑(dn)：20-200(mm)

壓力(pn)：2．5，4．0mpa jis-10k，20k

氣源介面：pc1／4

高溫溶閉溫度：70±5℃

工作原理及結構說明：

一、本閥在無氣壓情況下，閥瓣處於常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啓，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。

二、本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由於彈簧力的作用，迅速關閉。

三、閥門工作介質的流動方向，閥座端爲出口，無閥座端即爲進口和氣壓力方向相反。

性能規範：

公稱壓力pn 2.5、4.0mpa 氣缸工作壓力 ≤4.0mpa

適用溫度t -40-+80℃ 氣缸使用介質 氫氣、空氣

工作介質 液化氣、天然氣 熔閉溫度 70℃-±5℃

閉止時間 ≤10秒 氣缸開啓介質 ≥0.4mpa

[qdq421f]主要外型尺寸和連接尺寸 單位：mm pn dn l h h1 d d1 d2 b f z-φd

2.5mpa

4.0mpa 25 160 260 230 115 85 65 16 2 4-14

32 180 270 240 135 100 78 18 2 4-18

40 200 280 250 145 110 85 18 3 4-18

50 230 300 270 160 125 100 20 3 4-18

80 310 360 320 195 160 135 22 3 8-18

100 350 400 360 230 190 160 24 3 8-23

150 480 510 510 300 250 218 30 3 8-25

200 600 610 550 360 310 278 30 4 12-25

主要零件材料: 閥體 閥桿 彈簧 密封圈

碳鋼 不鏽鋼 鉻釩鋼 聚四氟乙烯

qdy42f-25 /40液動緊急切斷閥

性能規範：

公稱壓力pn 0.5mpa

4.0mpa 油缸使用壓力 ≤4.0mpa

適用溫度t -40-+50℃ 油缸使用介質 13#機械油

工作介質 液化石油氣 熔閉溫度 40℃-±50℃

閉止時間 ≤10秒

飛運閥門制造上海有限公司提供氣動緊急切斷閥qdq421f常用型號有qdq421f-16c? dn20/25/32/40/50/65/80/100/125/150/200
