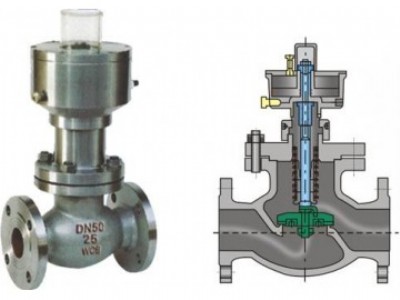

不銹鋼氣動緊急切斷閥

型號：qdq421f-40p

氣動緊急切斷閥用途：

  氣動-常閉式：不銹鋼氣動緊急切斷閥適用于氨氣球罐/燃氣儲罐管道出入口控制切斷流量的安  全閥

門。可配套附件：防爆電磁閥，空氣減壓過濾器，信號反饋開關。可根據用戶要求法蘭加工成雙凹，雙

凸，一凹一凸，更方便維修安  裝，避免更改管道設施。

氣動切斷閥產品概述:

  不銹鋼氣動緊急切斷閥具有極佳的技術性能，低負荷損失和高可靠性，安  裝在燃氣,液氨與氣體儲罐

管道上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生泄漏甚至起火

時，快速手動使氣源卸壓，或高溫≥80℃時（易熔合金）熔化，而氣缸自動卸壓，閥門迅速關閉而止漏

，起安  全保護作用。廣泛應用于化工危險品、供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房及住宅居

所的安  全設施。

 不銹鋼氣動緊急切斷閥是結合截止閥，止回閥,電磁閥和氣動閥門的優點，屬于自動化系統中執行機

構的一種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號

，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地

應用在石油、化工、冶金等工業生產部門。切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應

該是無雜質和無顆粒的氣體。

緊急切斷閥工作原理：

1。緊急切斷閥氣源入口按裝一只二位三通{或二位五通}電磁閥，利用遠程電器控制臺控制閥門開關。

2.燃氣泄漏報警器報警通電,電磁閥通電排氣,閥門自動關閉.

3.手動控制電磁閥（按下紅色卡子）排氣,閥門自動關閉.

4.當事故發生時，閥門線圈瞬時通電，觸發閥門快速關閉，進入自鎖狀態。此時即使撤去電源，閥門仍

處于自鎖狀態，不會重新自動打開。

5.閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。

6，當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。

7，電氣防護等級：cei ip65/ip67 ??

8，防爆等級：eexm ⅱ t4/ eexm ⅱ t5 ??

9，工作電壓及電功率：交流 ac24v或220v，50hz/14v；直流 ac12v/8.5w，ac24v/8.5w ??

10，工作環境溫度：-15～60℃

不銹鋼緊急切斷閥主要性能規范:

壓力等級： 1.6/4.0mpa

氣缸工作壓力： ≤2.0mpa

使用溫度 ：-40~+80℃

氣缸使用介質： 氮氣`無水空氣

使用介質： 天然氣，液化氣,液氨,氣體，液體

熔閉時間： ±70℃

關閉時間： ≤5秒

氣缸開啟壓力： ≥0.3-0.6mpa

閥體：鑄剛，不銹鋼。304,316,316l

彈簧：50crva（彈簧鋼）

氣缸，活塞：球墨鑄鐵

密封圈，o型圈：聚四氟乙烯，丁晴橡膠

類型：常開式，常閉式

切斷閥安  裝尺寸單位:（mm）

dn

    l

    h

    d

   d1

   d2

    b

   f

  z-d

  15

  130

  215

  95

  65

  45

  16

  2

4-14

  20

  150

  255

  105

  75

  55

  16

  2

4-14

  25

  160

  285

  115

  85

  65

  16

  2

4-14

  32

  180

  300

  135

  100

  78

  18

  2

4-18

  40

  200

  320

  145

  110

  85

  18

  2

4-18

  50

  230

  380

  160

  125

  100

  20

  3

4-18

  65

  290

  420

  180

  145

  120

  22

  3

8-18

  80

  310

  450

  195

  160

  135

  22

  3

8-18

  100

  350

  520

  230

  190

  160

  24

  3

8-23

  125

  400

  558

  270

  220

  188

  28

  3

8-23

  150

  480

  750

  300

  250

  218

  30

  3

8-25

  200

  600

  950

  360

  310

  278

  34

  3

12-25

  250

  650

  1050

  425

  370

  322

  36

  3

12-30

  300

  750

  1120

  485

  430

  390

  40

  3

16-30

不銹鋼切斷閥安  裝注意事項：

1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消

除污垢，并在加工面上涂防銹油，防止銹蝕。

2.安  裝前應將本閥清除干凈，將各螺紋連接處擰緊。

3.緊急切斷閥采用止回閥原理，只能單想截斷，安  裝時必須注意閥門標志，將要保護的一端作為閥門入

口。閥門安  裝方向：高進低出。

4.常閉式切斷閥不宜長時間開啟，避免彈簧疲勞失靈。

5.訂貨須注明法蘭密封面形式，壓力等級及連接標準。
