＊ 直燃式空氣加熱應用

＊ 是標準 heatflow燃燒器的改進，co、no2排放少。

＊ 功率大，可達到1,000,000 btu/hr/ft

＊ 火焰短

＊ 滿足ansi/csa標準

＊ 低壓型號和防腐材料

輸 入 功 率: 最大達到1,000,000 btu/hr

壓 力 范 圍: 0.3-1.0"wc

點 小火 功率: 25,000 btu/hr 4-6" wc (天然氣)

調 節 比: 30:1

最大上游溫度: 600 f 鑄鐵，450f 鋁

最大下游溫度： 1000 f鑄鐵，850f 鋁

最大上升溫度： 750 f

最小上游氧氣： 18％

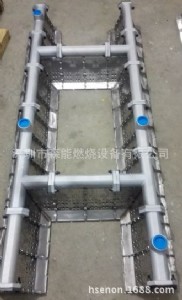

燃 燒 器： heatflow 鑄鐵和鋁

heatflow 鑄鐵

燃燒器選擇配置: 6" 12" 12" 6" x12" 6"x6" (鑄鐵)

36"

混合板: 不銹鋼混合板

材 質: heatflow 標準 鑄鐵

al 鋁,鑄鐵端板

alss 鋁制外體, 鎳制端板, 不銹鋼聯接物

heatflow 標準 鑄鐵 鑄鐵端板

備 件: 點火棒、uv探測器、火焰棒、可調節針閥、分板、

外部連接接頭

備注: 縱坐標: no2的排放 橫坐標: 溫度上升 縱坐標: no2的排放 橫坐標: 溫度上升

1-天然氣 2-丙烷 1-天然氣 2-丙烷

no2 排放曲線圖通常條件下co 排放曲線圖通常條件下

heatflow 溫度上升no2 的排放heatflow 溫度上升co 的排放
