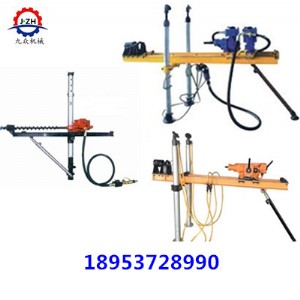

zqjc-170氣動架柱式鉆機

zqjc-150/2.8、zqjc-200/5氣動架柱式鉆機是專門為氣體濃度高且井下不易使用電源的巷道設計，該機為氣缸頂緊，帶有正反轉，由馬達帶動齒條來進給和后退，大大降低了工人的勞動強度。該機主要用在鉆探側地質構造煤層，煤層注水孔和卸放壓力孔。

   zqjc-170、zqjc-150/2.8、zqjc-300/6s氣動架柱式鉆機，以壓縮空氣為動力，給進、回轉采用獨立馬達帶動，而且均具有正反轉功能，轉速高、扭矩大、鉆孔深。

   zqjc-200/5氣動架柱式鉆機主機馬達能方便地實現正反轉，解決了鉆孔時卡鉆的問題，該鉆機主機由支架支撐，能夠方便的實現鉆機鉆孔角度的調整，適應性強。同時鉆機可通過操縱臺對鉆機進行遠距離控制，操作者操作時可以遠離鉆機，尤其是在沖擊地區域施工時，安  全性好，有效地解決了操作者的安  全問題。我廠生產的氣動架柱式鉆機是你施工的最好幫手！

氣動架柱式鉆機參數規格

型號

zqjc-150/2.8

zqjc-200/5

工作氣壓mpa

0.5

額定轉矩n·m

150

200

額定轉速r/min

180

240

最大輸出功率kw

2.8

5.0

最大負荷轉矩n·m

250

295

動力失速轉矩

260

320

啟動轉矩

255

310

負荷耗氣量m3/min

5.5

空載轉速

450

600

1/2空載轉速

225

300

鉆孔直徑

50~ 150

主機重kg

45

62

參考鉆深m

100

120

產品特征

該鉆機以壓風為動力，機械傳動實現旋轉，推進運動。免除了電器帶來的安  全問題，該鉆機采用架柱式框架結構，便于拆卸、運輸和安  裝。與同類鉆機相比，鉆進深度和效率更高。

鉆機整體結構主要由旋轉部、推進部、機架、機頭、立柱、分壓器、鉆具等組成。該鉆機以壓氣為動力，要求供氣量大于6m2/min，供氣壓力0.4~0.6mpa，壓氣經分零器分為3路壓氣，即旋轉氣路、進給氣路、

排渣氣路（采用壓氣排渣，也可采用水排渣）。

zqjc-150/3.0s氣動架柱式鉆機

zqjc-150/4.1s氣動架柱式鉆機

zqjc-160/4.4s氣動架柱式鉆機

zqjc-160/4.5氣動架柱式鉆機

zqjc-160/4.6氣動架柱式鉆機

zqjc-18/3.0s氣動架柱式鉆機

zqjc-180/3.7氣動架柱式鉆機

zqjc-180/4.8氣動架柱式鉆機

zqjc-200/5氣動架柱式鉆機

zqjc-200/5.0氣動架柱式鉆機

zqjc-200/5.0s氣動架柱式鉆機

zqjc-200/5.5氣動架柱式鉆機

zqjc-210/5氣動架柱式鉆機

zqjc-210/5.2氣動架柱式鉆機

zqjc-210/5.7氣動架柱式鉆機

zqjc-220/7.0氣動架柱式鉆機

zqjc-220/7.0s氣動架柱式鉆機

zqjc-220/7.2氣動架柱式鉆機

zqjc-240/6.0氣動架柱式鉆機

鉆具包括鉆頭和鉆桿。該鉆機設計有兩種鉆具供用戶選用。

直徑為φ60mm、長度為800mm的螺旋鉆桿，配φ65硬質合金鉆頭。

直徑為φ42 mm，長度為800mm的光桿鉆桿，配三級組合式硬質合金鉆頭。鉆頭分為3級，即φ65mm的中心鉆頭、φ85mm的2級鉆頭和φ115mm的3級鉆頭，可中心鉆頭和2級鉆頭組合使用，亦可單獨使用中心鉆頭。
