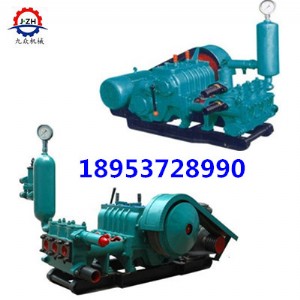

3nbb250-52/6-2.5-15柱塞式泥漿泵

3nbb泥漿泵為曲柄連桿結構，三缸單作用臥式活塞泵，活塞為唇形自封式，由橡膠或聚四氟乙烯及尼龍保護墊壓制而成，該泵采用了汽車變速箱，可變五種流量，配有抗震壓力表及必要的備件、拆裝工具等。

    主要用于巖芯、煤層鉆進或煤田地質、冶金地質、水文地質工程孔鉆進中供給沖洗液用，沖洗液可為泥漿泵、清水、煤水等，亦可作為以上的輸液泵。該泥漿泵通過了煤安  認證，可用于煤礦井下作業。

3nbb三缸柱塞式泥漿泵規格參數

型號

3nbb250-52/6-2.5-15

3nbb260-35/10-7-45

缸套內徑

φ80

φ85

活塞行程

10

10

排出壓力

2.5 4.5

6 7 10

往復次數

200 116 72 42

187 121 76 43 25

吸水管通徑

φ7

φ89

排水管通徑

φ51

φ50

電機型號

ybk2-160l-4

ybk2-225m-4

功率

15

45

轉速

1440

1440

質量

760

2177

外形尺寸

1540×1220×95

2910×1318×891

型號 3nbb-54-260/7-2.5-18.5

型式 臥式、三缸、單作用往復活塞式

流量(l/min)260  150 93   54

壓力(mpa) 2.5  4.0 6.0  7.0

配套功率(kw)18.5（煤礦專用）/15（非煤礦用）

吸水高度(m)   2.5

進水管直徑(mm)76

排水管直徑(mm)51

外形尺寸(mm)  1700×995×900

重量(kg)      650

3nbb泥漿泵是輸送泥漿、向鉆孔內提供沖洗液及低壓灌注水泥漿、水泥砂漿的專用設備。廣泛用于煤礦注漿防水工程、水電注漿工程及其他基礎處理加固工程等。

3nbb15-12/4-5-22泥漿泵 技術參數：

缸套內徑φ80

活塞行程100

額定排出壓力2.5 4.5 6

額定流量250 145 90 52

活塞往復次數200 116

吸水管通徑φ76

排水管通徑φ51

電機型號ybk2-160l-4

功率15

質量760

外形尺寸1540×1220×950

3nbb泥漿泵全部型號：3nbb(12.5～35.0)/(10～2.2)-55、3nbb(2.2～16.5)/(10～7)-45、3nbb(2.6～9.0)/(10～2.5)-11、3nbb(3.0～23.0)/(10～4.5)-45、3nbb(7.5～20.0)/(13～5)-45立式三缸柱塞式泥漿泵、3nbb(8.0～23.0)/(10～2.2)-45、3nbb1.9～9.0/7.0～1.8-7.5、3nbb1.92～9/7.0～1.8-7.5、2nbss-5煤礦用手動雙液注漿泵、3nbb10.8～3.06/2.7～6-11、3nbb15～12/4～5-22、3nbb2.4～15.0/6.0～2.7-30泥漿泵、3nbb260～35/10～7－45、3nbb3.1～15.0/6.0～2.5-15柱塞式泥漿泵、3nbb3.5～16.0/6.0～2.5-22、   3nbb-54～260/7～2.5-18.5 、3nbb7.0～19.2/10.0～2.2-30三缸泥漿泵

   泥漿泵性能的兩個主要參數為排量和壓力。排量以每分鐘排出若干升計算﹐它與鉆孔直徑及所要求的沖洗

液自孔底上返速度有關﹐即孔徑越大﹐所需排量越大。要求沖洗液的上返速度能夠把鉆頭切削下來的巖屑

﹑巖粉  及時沖離孔底﹐并可靠地攜帶到地表。地質巖心鉆探時﹐一般上返速度在0.4～1米/分左右。泥漿泵

的壓力大小取決于鉆孔的深淺﹐沖洗液所經過的通道的阻力以及所輸送沖洗液的性質等。鉆孔越深﹐管路

阻力越大﹐需要的壓力越高。
