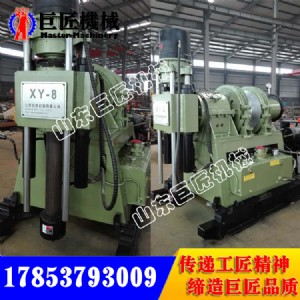

xy-8巖心鉆機概述：

 xy-8地質勘探鉆機是我公司根據目前地質勘探市場用戶的需要，綜合國內外各類巖心鉆機的優點和特性研制開發的一種較大鉆進能力的巖心鉆機，高配氣動換擋汽車變速箱、集中潤滑散熱機構、漸開線花鍵回轉器。它不僅適用于以合金、金剛石為主的大、小口徑的巖芯鉆探，而且適用于金屬、非金屬固體礦藏勘探、淺層石油和天然氣開采、地熱井勘探、礦山坑道通風、排水以及大口徑基礎樁工程施工，被廣泛應用于地質、冶金、煤炭、水文、水井、工程等領域。

xy-8巖心鉆機主要特點：

1、采用氣動換擋法士特8js118汽車變速箱和離合器，結構緊湊、合理，運轉平穩，性能穩定，通配性好。

2、采用汽車專用軟軸變擋機構，實現變速箱換擋的遠程控制，氣動換擋輕盈敏捷，操作人性化程度高。

3、具有合理的轉速范圍且轉速基數多（正轉8級，反轉1級），低速扭矩大（最大達8000n.m)。

4、采用集中強制潤滑機構，只要設備運轉，單獨的潤滑油泵就會開啟抽油，潤滑油通過分油器抵達各個需要潤滑的節點，在潤滑傳動機構的同時，油液會帶走里面的熱量，（潤滑系統配備單獨冷凝器），避免高轉速高負荷狀態下部件發熱。

5、以漸開線花鍵立軸取代了傳統的六方立軸，使得回轉器的傳動效率和承載能力成倍提高。且立軸通孔直徑大(96毫米),雙油缸液壓給進，行程較長（可達1000毫米),工藝適應性強，特別適合大直徑鉆桿繩索取芯（上部取芯）鉆進，有利于提高鉆進效率和減少孔內事故。

6、鉆進能力大，直徑71毫米的繩索取芯鉆桿額定鉆進深度1650米。

7、重量輕、可拆性好、鉆機凈重6500kg。

8、液壓松開常閉式液壓卡盤，結構新穎，補償性好，硬質合金鑲焊式卡瓦結構，加緊力大，壽命長，工作可靠。

9、配有水剎車，深孔鉆進時，下鉆平穩安  全。

10、采用齒輪泵供油，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵將鉆具提離孔底，以免發生埋鉆事故。

11、結構先進緊湊，布局合理，所有部件均表露在外，不相互重疊，便于維護、保養、修理。

12、鉆機重心低，移車距離長（可達530），固定簡單牢靠，高速鉆進穩定性好。

13、配有防震儀表，有利于掌握孔內情況。鉆機操縱手柄少，布局合理，操縱靈活可靠。

xy-8巖心鉆機技術參數：

1、鉆進能力鉆桿類別鉆桿規格鉆進深度國產鉆桿φ50x4.75 鉆桿2200mφ50x5 鉆桿2000mφ60x6 鉆桿1450mφ71x5 鉆桿1650mφ73x7 鉆桿1000mφ89x5 鉆桿1300mφ89x10 鉆桿600mdcdma（金剛石巖心鉆機制造商協會）鉆桿內加厚鉆桿bw鉆桿2200mnw鉆桿1700mhw鉆桿1150m繩索取芯鉆桿bq鉆桿2200mnq鉆桿1700mhq鉆桿1150mpq鉆桿800mbcq鉆桿2500mncq鉆桿2000mhcq鉆桿1550m2、回轉器可回轉角度：0～360°

3、動力機

電動機  y280s-4   75kw   1480rpm

柴油機  玉柴yc6a240-33   177kw   2300rpm

4、回轉器

型式：雙油缸液壓給進機械回轉式。油缸直徑100。

鉆孔傾角：0～360°

立軸通孔直徑：96mm

當動力機為電動機（1480rpm)時立軸轉速：

正轉：74、106、50、208、300、431、609、845rpm

反轉：74rpm

當動力機為柴油機（2300rpm)時立軸轉速：

正轉：110、157、222、309、445、640、905、1256rpm

反轉：110rpm

立軸最大扭矩：8000nm

立軸行程：1000mm

立軸最大起重力：180kn

立軸最大加壓力：110kn

5、卷揚機

型式：行星齒輪傳動，手把制動。

鋼絲繩直徑：21.5mm(6x19)

卷筒鋼絲繩容量：120m

單繩最大提升力：60kn

鋼絲繩（卷筒一層）提升速度

當動力機轉速為1480rpm時：0.48、0.68、0.96、1.34、1.96、2.81、3.96、5.51m/s。

當動力機轉速為2300rpm時： 0.71、1.01、1.42、1.99、2.91、4.17、5.88、8.19m/s 。

6、變速箱：陜西法士特8js118變速箱與之配套的離合器，安  全可靠。

7、油泵

型式：齒輪油泵    型號：cb-32

轉速：2500r/min

排量：80l/min

工作壓力，20mpa

最大壓力：25mpa

旋向：右旋（從軸端看）

8、水剎車

工作轉速：700—1800r/min

單繩平衡轉速：3—8m/s

單繩平衡負荷：45kn

9.、機架

型式：滑撬式（帶滑動底座）

鉆機移動行程：530mm

10、外形尺寸：3800x1500x2460mm

11、鉆機重量：6500kg
