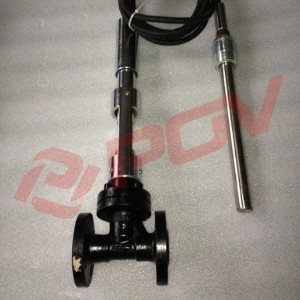

指揮器操作型自力式單座壓力調節閥（簡稱供氮閥），該閥無需外加能源，利用被調介質（氣體）自身能量作動力源，引入指揮器的檢測執行機構，以控制調壓閥的閥芯位置，改變流經閥門的介質流量，使閥后壓力保持在恒定值。該閥的特點：壓力設定值可在指揮器上實現，在運行中可隨意調整，因而方便、快捷、省力；控制精度比一般調壓閥高一倍左右。

標準技術參數

閥  體

型    式：直通/三通鑄造球形閥

公稱通徑：dn20-dn150

額定壓力：pn16

連接方式：法蘭：ff、rf、rj等

                  螺紋：din、npt、rc、bsp、g等

                  焊接：gb12224-89

密封面形式：pn16凸面

材    質：wcb、wcc、wc6、304、316、304l、316l

上 閥 蓋：標準型（-5℃～+70℃）

高溫型無冷凝器（＜200℃）

壓蓋形式：壓板式

填    料：v型氟四氟乙稀、柔性石墨

閥內組件

閥芯形式：單座柱塞型、金屬密封、軟密封、快開特性

閥芯材質：304、ptfe

執行機構

形    式：薄膜式

膜片材質：丁晴橡膠夾增強滌綸織物

信號接口：內螺紋m16×1.5

指揮器

形    式：薄膜式

膜片材質：丁晴橡膠夾增強滌綸織物

信號接口：內螺紋m16×1.5

性能

額定kv值：參照表

流量特性：快開

作用方式：閥后壓力控制

壓力調節范圍：參照表

壓力控制精度：±2.5％

泄露等級：金屬密封：小于0.01（ansi b16.104-1976iv級）

軟密封：小于0.00001％
