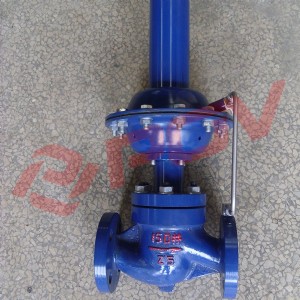

電子式電動套筒調節閥用于高壓差、高黏度、含纖維介質，抗沖刷能力強。適用于高壓差時造成流體的閃蒸和空化，電動執行器內置伺服系統，無須另配伺服放大器，輸入信號及電源即可控制運行。結構緊湊，流體通道呈s流線型。具有體積小、重量輕、壓降損失小，流量大，可調范圍大，流量特性精度高等優點。應用精確控制微小流量的場合。如精細化工、食品添加劑  、醫  花、電子行業。

標準技術參數

閥  體

型    式：?jiǎn)巫�、雙座、套筒

公稱通徑：dn20-dn200

公稱壓力：ansi150、300、600lb

                  jis10、16、20、30、40k

                  pn1.6、2.5、4.0、6.4mpa

連接方式：法蘭：ff、rf、rj和lg

法蘭標準：ansi b16.5，jis b2201

                 jb/t79.1 pn1.6mpa,jb/t79.2

                 螺紋：din、npt、rc、bsp、g等

                 焊接：gb12224-89

密封面形式：pn16凸面、pn40、pn63、pn100為凹面

材    質：wcb、304、316、316l

上 閥 蓋：標準型（-20℃～+200℃）

低溫型（-60℃～-196℃）

散熱型（-40℃～450℃）

波紋管密封型

壓蓋形式：壓板式

填    料：  v型氟四氟乙稀、柔性石墨

閥內組件

閥芯形式：?jiǎn)巫�柱塞型、雙座、套筒

閥芯閥座：304、316、316+stl

流量特性：等百分比、線性、快開

執行機構

形    式：電動執行器

作用形式：正作用、反作用

控制方式：比例調節型或開關型

輸入信號：4-20ma、0-10v、1-5v、on-off

輸出信號：4-20ma或無源觸點信號

電    源：ac220v、ac380v、dc24v等

防爆等級：exdiibt4、exdiict6或其它（可選）

手動裝置：帶手柄

附件（根據要求配置）

加熱器、過載保護

性能

額定kv值：參照表

流量特性：線性、等百分比、快開

可調范圍：50：1

泄露等級：金屬密封：小于0.01（ansi b16.104-1976iv級）

軟密封：小于0.00001％

回    差：≤1％

死    區：≤1％

基本誤差：±1％
