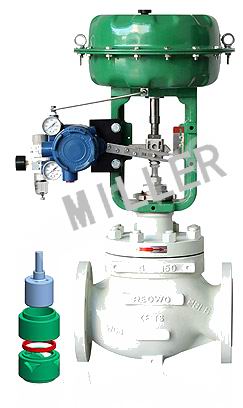

進口氣動薄膜調節閥

進口氣動薄膜調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。

產品特點：

切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。

閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。

閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

平衡型閥內件，提高了切斷閥的許用壓差。

波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

活塞式執行機構，操作力大，使用壓差大。

零部件材料：

閥體、密封套筒：ht200、zg230-450 zg1cr18ni9ti zgocr18ni12m02ti

閥芯、閥座：1cr18ni9ti ocr18ni12m02ti 1cr18ni9ti堆焊司太萊合金

套筒、閥塞：1cr18ni9ti ocr18ni12m02ti 1cr18ni9ti堆焊司太菜合金

填 料：聚四氟乙烯、柔性石墨

波紋膜片：丁腈橡膠夾增強滌綸織物

彈 簧：60si2mn

閥桿、推桿：2cr13、1cr18ni9ti

閥芯、閥塞(軟質件)：增強聚四氟乙烯

波紋管：1cr18ni9ti

公稱通徑 dn(mm)：15：20：25：32：40：50：65：80：100：125：150：200

額定流量系數 kv：單座、雙座：5：7：11：20：30：48：75：120：190：300：480：760

套筒： ：11：20：30：48：75：120：190：300：480：760

公稱壓力 pn(mpa)：1.0 1.6 4.0 6.4

額定行程 (mm)：8：12：20：25：40：50

允許泄漏量：

硬密封 1/h：- 般：10 -4 x 閥額定容量；嚴密型：單、雙座： 1.2x10 -7 ，套筒 5x10 -6 x 閥額定容量

軟密封：vi 級
