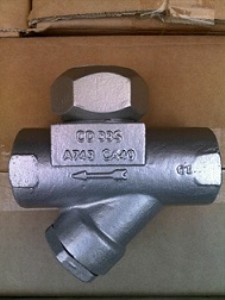

阿姆斯壯a(bǔ)rmstrong圓盤式疏水閥

受控圓盤型疏水閥，是一種以速度原理工作的時間延遲裝置。它只有一個活動部件，就是圓盤。由于非常輕巧緊湊，因此這種疏水閥能夠滿足在場地狹小場所工作的要求。圓盤閥除了結構簡單、體積小的特點外，還有其它許多優點，比如：耐水擊，開閥時可以將凝結水全部放出，以及能夠在穩定的吹掃過程間歇式工作。

受控圓盤疏水閥的工作，取決于圓盤室內壓力的變化。只要有冷凝結水流動，阿姆斯壯cd型疏水閥就會開啟。當蒸汽或閃蒸蒸汽到達進口孔，流速增加，將圓盤壓

向閥座。控制室壓力的增加使圓盤快速關閉。閥蓋內加熱室及圓盤上機加工出來的環形淺槽控制壓力的降低。一旦系統達到一定溫度，泄放槽將控制疏水閥的排放頻率。

產品名稱

型號

口徑

連接方式

壓力mpa

溫度℃

排量kg/h

材質

圓盤式蒸汽疏水閥

cd-33

dn15-25

螺紋

4.1mpa

232℃

1134kg/h

不銹鋼

cd-33s

dn15-25

螺紋

4.1mpa

232℃

1134kg/h

不銹鋼

cd-33l

dn15-20

螺紋

4.1mpa

232℃

1134kg/h

不銹鋼

cd-33sl

dn15-20

螺紋

4.1mpa

232℃

1134kg/h

不銹鋼

獨特的加熱室：

阿姆斯壯的受控圓盤型蒸汽疏水閥有一個獨特的加熱室，它把圓盤和控制室全包在里面。從加熱室到疏水閥出口的受控泄放口控制著排放的頻率。也就是說，排放頻率由疏水閥本身設計控制，不受環境條件（雨、雪、降溫等）的影響。

cd-33/cd-33c

圓盤熱動力型疏水閥：

阿姆斯壯cd-33系列圓盤型疏水閥可控制疏水閥的排放頻率，通過降低疏水閥的排放頻率，阿姆斯壯cd-33系列疏水閥擁有比一般圓盤型疏水閥更長的使用壽命。通過疏水閥性能的優化，確保大幅度減少維修時間及蒸汽費用。

cd-33系列設計有3個排放口，保證圓盤穩定動作，從而延長疏水閥的使用壽命，阿姆斯壯cd-33系列疏水閥的排量專為以下應用設計：恒壓環境中大的蒸汽主管線排水、工藝設備及hvac加熱設備。

cd-33l（小排量）疏水閥則專用于小排量的應用場合，如蒸汽主管線排水和蒸汽伴熱線排水。和排量過大的其他類型圓盤型疏水閥相比，cd-33系列擁有更長的使用壽命
