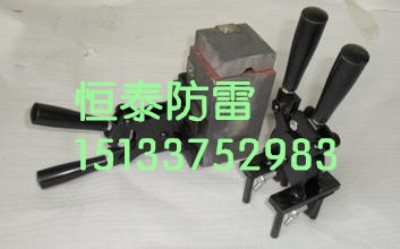

一個完整的模具由模具體、頂蓋、鉸鏈構成.采用密實度高，抗摩損性能好進口石墨作為基本原料加工而成，具有設計合理，壽命長，易用性能好等優勢.模具由模具蓋、模腔具、熔接腔、導流槽、模夾等幾部分組成,能夠承受銅、鋼、鐵等金屬熔化溫度，熔化金屬流向、流速以及最終形狀經嚴密設計，通常模具壽命為80-200 次.

放熱焊接模具都需要使用模具夾配合使用，常規模具夾分為兩種，標準型和偏心型，標準型適用于絕大部分模具，偏心型主要應用在焊接接地棒、十字焊接等需要避開焊接材料的類型上.部分型號模具使用中需要f型夾、c型夾等輔助夾具配合.

一個良好的焊點表面豐滿光亮、沒有氣孔、夾渣，切開后其剖面成一整體無氣孔與瑕疵。影響焊接效果的因素  是模具及被焊接物的清潔程度，如被焊接物表面的塵土、油脂、氧化物或其它附著物必須清除，使其潔凈光亮后才可進行焊接作業，否則焊接后的焊點的導電性能與機械性能將受到影響。另一影響到焊接效果的最主要原因是濕氣或水氣，由于模具、焊粉  及被焊接物內均可能吸附水分，因此如何防止或驅除水氣，是焊接時必須采取的最重要步驟，如果模具內遺留的殘?jiān)�不完全清除，將造成焊點表面不平滑、不光亮。綜上所述，注意要點：①驅除水氣（可用噴燈烘烤）②清潔被焊接物，③清潔模具　（2）放熱焊粉  應用時注意事項①每包焊粉  對應一個焊點，焊粉  牌號需與模具相對應，使用前需仔細對照確認。　②焊粉  出廠時對于其防潮已采取多層保護，但建議妥善保存避免受潮。
