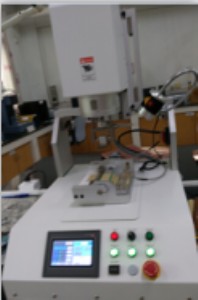

fpc耐死折測試儀 軟板耐死折測試機 耐死折測試儀

bk-v3.0耐死折測試儀適用于軟性電路板、柔性材料耐死折測試。對fpc,fccl耐死折次數和壽命進行有效分析。廣泛用于航天技術，汽車制造業，消費類電子，工業材料，儀器儀表設備等。

工作原理：fpc耐死折測試儀通過電流同斷路模式選擇判定，根據金屬記憶性進行耐折測試。

測試方法：選擇滾輪或平板其中一種方式工作。死折重復精度高，確保每次測試完全重合，數據有效性。

  滾輪輾壓式測試步驟，fpc固定（鉗夾緊方式）→fpc 180°折彎→滾輪下降輾壓→fpc滑臺前行→滾輪上升復位→fpc滑臺后退復位→fpc 0°復原展平→滾輪再次下降輾壓→fpc滑臺前行→滾輪上升復位→fpc滑臺后退復位→滾輪上升復位，完成一次輾壓循環，再次開始fpc180°對折、輾壓測試，直至fpc線路折斷，機器報警停機，結束本輪測試。

  平板直壓式測試步驟，fpc固定→fpc 180°折彎→平板下降壓平fpc→平板上升→fpc 0°復原展平→平板下降壓平fpc→平板上升，完成一次折壓循環→再次開始fpc180°對折、平壓測試→直至fpc線路折斷，機器報警停機，結束本輪測試。

測試樣板最寬

測試樣板最寬100mm(特殊規格可定制)

測試樣板長度          150-300可調

測試載重負荷          1-4kg砝碼配重，配壓力傳感器

測試單位周期          5-10s/一回，速度可調節

報警功能         測試報警功能：可一路或多線路獨立檢測通斷，報警、                停機，自動記錄檢測時間、折彎次數，生成列表。

測試數據處理方式    測試結果清單，可經u盤導入電腦excel表格，再進行二次編輯處理

驅動動力方式          驅動動力：全電動（步進電機）

電源                  220v  50/60hz

滾輪、平板與工作臺面間隙   0.1—10mm數字顯示數據，清晰準確，可調判定操作簡單工作滑臺                     無阻力工作滑臺300*150mm

試樣測試組數       可同時進行3組試樣測試，單組斷路報警記憶繼續測試直至三組完成
