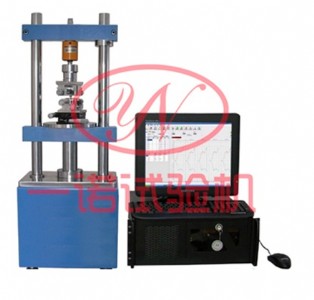

插拔力試驗機產品簡介：

1、cbw系列本機器適用于各種連接器之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專用自動求心裝置，將可得到完全準確之插拔力試驗；

插拔力試驗機產品功能：

1、高強度主機，機器高度:500mm,寬度:350mmm   保證深度30-80插拔深度(也就是保證試驗行程100mm)  速度1200mm/min以上  上橫梁可調的。

2、軟件界面:軟硬件自主研發，具有知識產權。接受人工輸入兩個參數(一諾專用軟件通過程控實現)：插拔深度和插拔次數。

3、全程無需人工管理,插拔次數到后記錄每次插拔力并且自動停機,自動保存試驗數據,試驗圖像,并且導出數據.

4、插拔次數:根據插拔深度計算  約(10-20次)

5、整機保證最大供力≈3000n(防止力過小無法流暢試驗) 安  裝2000n傳感器測力

6、手動螺栓微調輔具之間距離和位置(防止電表尺寸不一而無法插拔)

7、特殊工裝:滿足大電表尺寸和小電表尺寸加持:手動螺栓調節松緊.

8、宏觀調出(插拔次數)整體圖像,并列出每次試驗的峰值,宏觀查詢整個試驗過程。

9:可連接打印機,打印相關報表（試驗條件、位移曲線圖、壽命曲線圖、檢查報表……等等）。

插拔力試驗機產品測試項目：

● 連接器單孔插拔試驗

● 連接器整排插拔試驗

● 連接器插拔壽命試驗

● 連接器單pin與塑膠保持力試驗

● 連接器退pin試驗

● 連接器正向力測試（normal force）

● 各種壓縮，拉伸破壞強度試驗

● 端子耐荷重試驗

● 端子或連接器阻抗

插拔力試驗機產品參數：

1、規定最大荷重：        50kg/20kg/5kg(任選一個）

2、最大測定高度：        150mm

3、測定速度范圍：        0～300mm/min

4、x、y軸移動范圍：      0～75mm

5、傳動結構：            滾珠絲桿

6、外觀尺寸：            約400mm*300mm*1050mm（w*d*h）

7、機臺重量：            65kg

8、電   源：             ac220v

插拔力試驗機產品配置：

l

高強度主機一臺（門式框架結構）

l

高精度光電編碼器（或者日本歐姆龍）一只

l

伺服調速系統及伺服調速電機（或者日本松下）各一套

l

高精密滾珠絲杠副（或者臺灣abba）一套

l

高精度圓弧同步減速系統一套

l

高精度輪輻傳感器（或者美國世銓）一支

l

電表插拔輔具(大小各一)(輔具通過旋轉是可調的)

l

聯想計算機一臺

l

hp彩色噴墨打印機一臺

l

ad800萬能試驗卡一套

l

windows98/2000/xp操作環境下的試驗機專用軟件一套
